產品名稱 | 耐腐蝕襯氟隔膜閥 |
規格型號 | G41F46、Q641F46、G45F46、Q941F46 |
連接方式 | 法蘭 |
結構形式 | 直通式 |
驅動方式 | 手動 |
公稱通徑 | DN15-300 |
公稱壓力 | 1.6MPa-2.5MPa |
閥體材質 | 鑄鐵、鑄鋼、碳鋼、不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
耐腐蝕襯氟隔膜閥產品概述:
G41F46、G45F46襯氟隔膜閥用于控制一般腐蝕性以及強腐蝕性介質,閥體內腔表面覆有可選擇的各種氟塑料,適用于各種不同工作溫度和流體管路。
襯氟隔膜閥適用介質:
各種濃度的鹽酸、硫酸、氫氟酸、王水、硝酸、各種有機酸、強堿、強氧化劑、濃稀酸交替、酸堿交替、有機溶劑、除熔融堿金屬、元素氟及芳香烴類外的其它強腐蝕性介質;
襯氟隔膜閥工作原理:
G41F46、G45F46襯氟隔膜閥是一種特殊形式的、具有截?cái)喙δ艿拈y門,其吝惜閉件由鋼質閥瓣與軟質材料(橡膠和氟塑料復合)制成的隔膜組成,并將閥體內腔與閥蓋內腔隔開,以達到截?cái)喙軆?nèi)介質之目的。
襯氟隔膜閥產品的性能及優點:
1、彈性密封的開閉件,確保沒有內漏;
2、流線型的流道,使得壓力損失?。?/span>
3、沒有填料函,因此沒有外漏;
4、閥體與閥蓋被中間隔膜隔開,使的隔膜上方的閥蓋、閥桿等零件不受介質侵蝕;
5、隔膜可更換,維護費用低;
6、襯里材料多樣可選性,可適用于各種介質,并具有良好的耐腐蝕性;
襯氟隔膜閥技術參數:
接口尺寸:法蘭DN15 ―DN 300 ;
工作壓力: 1.6MPA;
介質溫度:按照襯里和隔膜材料 ≤85℃、≤100℃、≤120℃、≤150℃、≤180℃;
閥體材質:鑄鋼、不銹鋼;
閥蓋材質:鑄鋼、不銹鋼;
襯里材質:可選性的各種氟塑料;
閥瓣材質: 鑄鐵、鑄鋼、不銹鋼;
閥桿材質: 碳鋼、不銹鋼;
手輪:鑄鐵;
襯氟隔膜閥主要零部件材料表 :
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低不銹鋼耐酸鑄鋼 |
||
Z |
C |
P |
R |
P |
R |
||
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
閥瓣/閥桿 |
35 |
1cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00cr18Ni10 |
00Cr17Ni14Mo2 |
3 |
襯里/閥座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4) |
|||||
4 |
隔膜 |
FEP(F46)/CR(氯丁橡膠)、PFA(可溶性F4)/FPDM(乙丙橡膠) |
|||||
5 |
支架 |
WCB |
CF8 |
CF8 |
|||
6 |
閥桿螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|||
7 |
緊固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
8 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|||
9 |
手輪 |
WCB |
WCB |
WCB |
襯氟隔膜閥技術規范
設計標準 |
GB12239 |
結構長度 |
JB1688/GB12221 |
法蘭標準 |
JB/T79-94 |
GB9113.1-26 |
|
檢驗試驗 |
GB/T13927 |
驅動方式 |
手動、電動、氣動、常閉型、常開型 |
襯氟隔膜閥主要外型和連接尺寸
公稱通徑 |
標準值 |
參考值 |
||||||||||
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-фd |
d0 |
H |
H1 |
WT(kg) |
PN0.6MPa / PN1.0MPa |
||||||||||||
15 |
1/2 |
125 |
95 |
65 |
45 |
2 |
14 |
4-ф14 |
100 |
105 |
110 |
3.5 |
20 |
3/4 |
135 |
105 |
75 |
55 |
2 |
16 |
4-ф14 |
100 |
115 |
125 |
4 |
25 |
1 |
145 |
115 |
85 |
65 |
2 |
16 |
4-ф14 |
120 |
120 |
135 |
5.5 |
32 |
11/4 |
160 |
135 |
100 |
78 |
2 |
18 |
4-ф18 |
120 |
125 |
150 |
8 |
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-ф18 |
140 |
135 |
175 |
11 |
50 |
2 |
210 |
160 |
125 |
100 |
3 |
20 |
4-ф18 |
140 |
155 |
195 |
14 |
65 |
21/2 |
250 |
180 |
145 |
120 |
3 |
20 |
4-ф18 |
200 |
170 |
200 |
23 |
80 |
3 |
300 |
195 |
160 |
135 |
3 |
22 |
4-ф18 |
200 |
200 |
255 |
29 |
100 |
4 |
350 |
215 |
180 |
155 |
3 |
22 |
8-ф18 |
280 |
270 |
325 |
46 |
125 |
5 |
400 |
245 |
210 |
185 |
3 |
24 |
8-ф18 |
320 |
335 |
405 |
70 |
150 |
6 |
460 |
280 |
240 |
210 |
3 |
24 |
8-ф23 |
320 |
370 |
450 |
95 |
200 |
8 |
570 |
335 |
295 |
265 |
3 |
26 |
8-ф23 |
400 |
480 |
600 |
170 |
250 |
10 |
680 |
390 |
350 |
320 |
3 |
28 |
12-ф23 |
500 |
545 |
620 |
270 |
300 |
12 |
790 |
435 |
395 |
362 |
4 |
24 |
12-ф23 |
500 |
585 |
680 |
320 |
PN1.6MPa |
||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-ф14 |
120 |
110 |
115 |
4 |
20 |
3/4 |
150 |
105 |
75 |
55 |
2 |
16 |
4-ф14 |
120 |
120 |
130 |
5 |
25 |
1 |
160 |
115 |
85 |
65 |
2 |
16 |
4-ф14 |
140 |
125 |
140 |
6 |
32 |
11/4 |
180 |
135 |
100 |
78 |
2 |
18 |
4-ф18 |
140 |
130 |
155 |
9 |
40 |
11/2 |
200 |
145 |
110 |
85 |
3 |
18 |
4-ф18 |
160 |
140 |
180 |
12 |
50 |
2 |
230 |
160 |
125 |
100 |
3 |
20 |
4-ф18 |
160 |
160 |
200 |
15 |
65 |
21/2 |
290 |
180 |
145 |
120 |
3 |
20 |
4-ф18 |
200 |
175 |
205 |
24 |
80 |
3 |
310 |
195 |
160 |
135 |
3 |
22 |
8-ф18 |
200 |
205 |
260 |
30 |
100 |
4 |
350 |
215 |
180 |
155 |
3 |
24 |
8-ф18 |
280 |
275 |
330 |
48 |
125 |
5 |
400 |
245 |
210 |
185 |
3 |
26 |
8-ф18 |
320 |
340 |
410 |
75 |
150 |
6 |
480 |
280 |
240 |
210 |
3 |
28 |
8-ф23 |
320 |
375 |
460 |
105 |
200 |
8 |
600 |
335 |
295 |
265 |
3 |
30 |
12-ф23 |
400 |
485 |
605 |
182 |
250 |
10 |
730 |
405 |
355 |
320 |
3 |
32 |
12-ф25 |
500 |
550 |
625 |
295 |
300 |
12 |
850 |
460 |
410 |
375 |
4 |
34 |
12-ф25 |
500 |
590 |
685 |
345 |

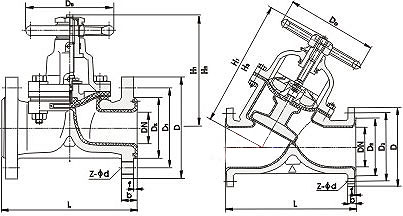

耐腐蝕襯氟隔膜閥結構圖:
