產品名稱 | 『蒸汽電磁閥』 |
規格型號 | ZQDF |
連接方式 | 法蘭,絲扣 |
結構形式 | 直動先導 |
驅動方式 | 手動 |
公稱通徑 | DN15-DN100 |
公稱壓力 | 1.6MPa |
閥體材質 | 鑄鐵、鑄鋼、碳鋼、不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
上海威爾頓閥門主要生產ZQDF電磁閥是工業過程自動化控制系統用的執行器,它在接受電控信號后能自動開啟或關閉閥門,實現對管道中流體介質的通斷或流量調節控制,從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。
ZQDF電磁閥系列電磁閥產品可廣泛應用于紡織、印染、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘I钤O(shè)施中。ZQDF電磁閥系列主要用于空氣、蒸汽、煤氣等氣體介質的控制;ZQDF-Y系列主要用于自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質,同時也用于粘度小于4°E的油類。
ZQDF電磁閥產品特點
耐腐:主要部件閥塞,閥體等采用不銹鋼和鑄鋼制成,防腐性能良好。
耐熱:電磁、密封部分全部采用特種耐高溫電工材料和密封材料,并采用了有效的隔熱措施。
耐磨:選材合理,閥塞與閥體間巧妙地利用流體的潤滑作用,減少磨損。
耐冷凝:蒸汽管道的冷北水是影響蒸汽電磁閥動作的重要因素,本閥則不受冷凝水影響。
ZQDF電磁閥結構與原理
ZQDF電磁閥為分步動作直接先導式電磁閥,可根據斷電時所處開、關狀態的不同,可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥,線圈通電后,銜鐵在電磁力作用下先帶動副閥閥塞提起,主閥閥杯上的流體經副閥流走,減少了作用在主閥閥杯上的壓力,當主閥閥杯上的壓力減少到一定值時,銜鐵帶動主閥閥杯,并利用壓差而使主閥閥杯開啟,介質流通。線圈斷電后,電磁力消失,銜鐵因自重下落復位。同時依靠介質壓力,主副閥得以緊密關閉。常開電磁閥,線圈通電后由于吸力作用,動鐵芯下移,把副閥閥塞壓下,副閥關閉,主閥閥杯內壓力上升,當壓力升到一定值時,主閥閥杯的上下壓差一樣,由于電磁力作用,動鐵芯失去主閥閥杯下,壓緊主閥閥座,閥門關閉。線圈斷電時,電磁吸力為零,副閥閥塞和支鐵芯由于彈簧作用向上提起,副閥打開,主閥閥杯上的流體經副閥流走,減少了作用在主閥閥杯上的壓力,當主閥閥杯上的壓力減少到一定值時,利用壓差把主閥閥杯推起,主閥打開,介質流通。
ZQDF蒸汽(液用)電磁閥主要技術參數
型號 |
ZQDF-1 |
ZQDF-2 |
ZQDF-3 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y |
公稱壓力MPa |
1.6 |
|||||
工作壓差MPa |
DN15~50 |
0~1.6 |
||||
DN65~100 |
0.05~1.6 |
|||||
介質種類 |
煤氣、空氣等 |
飽和蒸汽 |
過熱蒸汽或高溫氣體 |
水油液體 |
熱水、油 |
油 |
介質溫度℃ |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 |
電源電壓 |
AC220V其余規格可作特殊訂貨 |
|||||
使用壽命 |
按JB/T7352-94規定 |
|||||
泄漏量m1/min |
按JB/T7352-94?F規定 |
|||||
功耗 |
AC≤70VA DC≤60W |
|||||
防爆標志 |
dIIBT4 |
|||||
防爆證編號 |
CE991010 |
|||||
出線口接頭 |
內螺紋M20×1.5 |
|||||
環境溫度 |
-40~+60℃ |
ZQDF蒸汽(液用)電磁閥外形尺寸及連接形式表
公稱通徑 |
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭連接 |
|||||||
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
N-d |
|
15 |
148 |
92 |
1/2 |
176 |
130 |
95 |
65 |
46 |
14 |
2 |
4-Φ14 |
20 |
148 |
92 |
3/4 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-Φ14 |
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
32 |
182 |
120 |
11/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
40 |
182 |
140 |
11/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
65 |
|
|
|
265 |
290 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
80 |
|
|
|
276 |
310 |
200 |
160 |
132 |
20 |
3 |
8-Φ18 |
100 |
|
|
|
373 |
350 |
220 |
180 |
156 |
22 |
3 |
8-Φ18 |
ZQDF蒸汽(液用)電磁閥安裝須知:
1、ZQDF電磁閥安裝時電磁閥線圈向上,并保持垂直位置,電磁閥上箭頭或標記應與管道流向一致,不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質,電磁閥內件表面上的污物及過濾器,需定期清潔干凈。
3、在電磁閥發生故障時,為了及時隔離電磁閥,并保證系統正常運行,較好安裝旁路裝置(如圖一)。
4、在管路系統中,安裝在支路上的電磁閥通徑應小于主管道閥門的通徑(如圖二)。
5、安裝電磁閥前,管道必須清洗干凈。建議在閥前安裝過濾器,蒸汽管道安裝疏水閥。
6、不能將閥安裝在管道的低凹處,以免因蒸汽冷凝水、雜質等沉淀在閥內而防礙動作。
7、普通型不能在爆炸危險場合使用。
8、在管路剛性不足情況下,建議把閥前管道用支架固定,以免電磁閥工作時引起振動。
9、在安裝前,要注意看清產品標牌,認真閱讀使用說明書,判斷產品是否符合使用條件。
10、電磁閥前后管道上需安裝壓力表,以便觀察管道壓力。

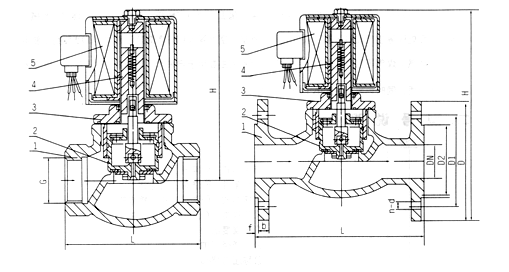

蒸汽電磁閥結構圖紙:
