『高溫高壓電磁閥』

更新時間：2024-11-05 09:40:50

產品名稱	『高溫高壓電磁閥』
規格型號	ZCZG、ZCZH
連接方式	法蘭，絲扣
結構形式	直動先導
驅動方式	手動
公稱通徑	DN15-100
公稱壓力	1.0MPa-4.0MPa
閥體材質	鑄鐵、鑄鋼、碳鋼、不銹鋼
聯系方式	021-51061185 18964118897 白經理
官網	http://yehm.cn
生產廠家	上海威爾頓閥門有限公司

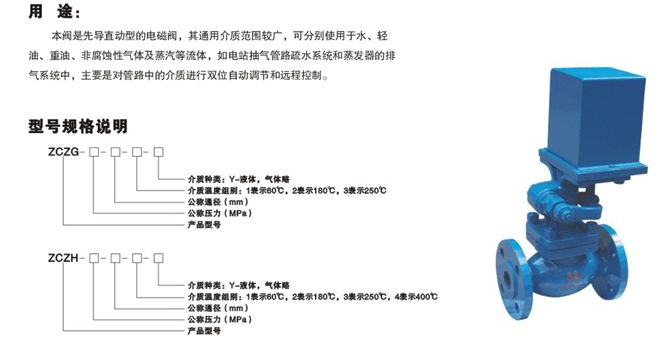

ZCZG、ZCZH高溫高壓電磁閥采用金屬硬密封，提高了使用溫度。介質流體溫度可達425℃。耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。采用杠桿原理保證線圈和閥體徹底隔離本閥是先導直動型的電磁閥，其通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。

電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。

技術參數

介質溫度℃	ZCZG	≤250
	ZCZH	≤400
公稱壓力（MPa）	ZCZG	2.5
	ZCZH	4.0
工作壓差（MPa）	ZCZG	0.1-2.5
	ZCZH	0.1-4.0
公稱通徑（MPa）	15	20	25	32	40	50	65	80	100
功耗	130VA				480VA
電源電壓	AC220V DC 24V 其余規格可作特殊訂貨
額定流量系數（KV）	3.8	7.4	10.3	18.8	25.7	41	58	85	154
泄漏量（ml/min）	按JB/T7352-94F規定

安裝尺寸

DN	L	H	D	D1	D2	D3	b	f1	f	n-d
10	160	298	90	60	34	41	16	4	2	4-Ø14
15	160	298	95	65	39	45	16	4	2	4-Ø14
20	200	304	105	75	50	55	16	4	2	4-Ø14
25	200	304	115	85	57	65	16	4	2	4-Ø14
32	200	314	140	100	65	78	18	4	2	4-Ø18
40	260	460	150	110	75	85	18	4	3	4-Ø18
50	300	460	165	125	87	100	20	4	3	4-Ø18
65	290	433	185	145	109	120	22	4	3	8-Ø18
80	310	433	200	160	120	135	22	4	3	8-Ø18
100	350	461	235	190	149	160	24	4.5	3	8-Ø22

ZCZG、ZCZH高溫高壓電磁閥結構圖紙：

ZCZG、ZCZH高溫高壓電磁閥結構圖紙
