『全不銹鋼電磁閥』

更新時間：2024-11-05 09:40:49

產品名稱	『全不銹鋼電磁閥』
規格型號	ZBSF
連接方式	法蘭
結構形式	直動式，先導式
驅動方式	手動
公稱通徑	DN15-DN50
公稱壓力	1.6MPa
閥體材質	不銹鋼
聯系方式	021-51061185 18964118897 白經理
官網	http://yehm.cn
生產廠家	上海威爾頓閥門有限公司

上海威爾頓閥門主要生產ZBSF系列全不銹鋼電磁閥零壓力亦能打開主閥，低壓差流量大，適用范圍廣閥蓋采用螺紋連接，拆裝，維修方便。ZBSF系列全不銹鋼電磁閥采用特種不銹鋼制作，適用于食用流體、超凈流體及腐蝕性介質。不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性。液體、氣體、油品可混合使用，更加提高電磁閥的使用范圍。特殊場合可持續長時間通電，采用耐高溫材料，介質流體溫度可達220℃。閥芯密封磨損可自動補償，更加提高電磁閥的壽命和可靠性，經受二十年長期市場考驗。ZBSF系列全不銹鋼電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流量調節控制。
　　本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體介質等液體介質的控制。ZBSF系列電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質 的控制。

結構特點
本閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，線圈通電后銜鐵在電磁力作用下先帶動副閥開啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關閉。
　　常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。

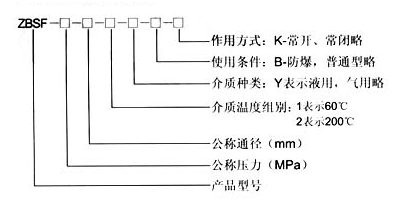

型號編制：

ZBSF型號編制

技術參數

工作介質	腐蝕性氣體、超凈流體、食用流體 ZBSF-1：氣體用 ZBSF-1Y：液體用 ZBSF-2：氣體用 ZBSF-2Y：液體用
介質溫度℃	ZBSF-1（1Y）：≤60℃ ZBSF-2（2Y）：≤200℃
公稱壓力（MPa）	1.6
工作壓差（MPa）	0-1.6
電源電壓	AC220V DC24V 其余規格可作特殊訂貨
使用壽命	按JB/T7352-94規定
泄漏量（ml/min)	按JB/T7352-94?F規定
公稱通徑	15	20	25	32	40	50
額定流量系數（KV）	3.8	7.4	10.3	18.8	25.7	41

安裝尺寸

公稱通徑 DN	L	H	D	D1	D2	b	f	n-d
15	115	148	95	65	46	14	2	4-φ14
20	115	148	105	75	56	16	2	4-φ14
25	125	148	115	85	65	16	3	4-φ14
32	150	182	140	100	76	18	3	4-φ18
40	160	182	150	110	84	18	3	4-φ18
50	190	192	160	125	99	20	3	4-φ18

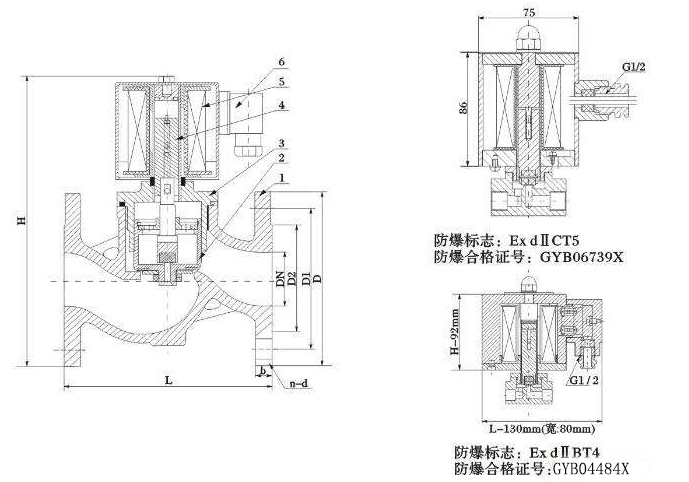

全不銹鋼電磁閥結構圖紙：

全不銹鋼電磁閥結構圖紙
