產品名稱 | ZYA-9000水錘吸納器 |
規格型號 | ZYA-9000 |
連接方式 | 法蘭式 |
結構形式 | .. |
驅動方式 | 手動 |
公稱通徑 | DN15-DN300 |
公稱壓力 | 1.6MPa-2.5MPa |
閥體材質 | 鑄鐵、鑄鋼、碳鋼、不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
ZYA-9000水錘吸納器產品概述:
氣囊活塞式水錘吸納器是我廠消化目外資料及產品,自行設計制造的一種吸納供水系統水錘余壓白勺設備。在供水系統中,當水泵發生故障或突然停電等原因.使水流突然停止,并開始倒流時都會產生水錘。大家知道,液體在管內流動時,它具有動能,當液體突然停止,它的運動能量必須被消除。這時能量變成自停止點開始的高壓波.以近聲音的傳播速度沿管路系統來回傳遞,使管內液體膨脹并撞擊管路,從而破壞管路并發出刺耳的噪聲。
ZYA9000型活塞氣囊式水錘吸納器和消聲止回閥組臺使月,能有效的防止水錘和緩沖水擊波的瞬間壓力,使管內壓力得到調節。從而保護管路不受破壞.
主要零部件材料
零件名稱 |
閥體、閥蓋 |
活塞 |
密封圈 |
主要材料 |
不銹鋼 |
鑄銅、不銹鋼 |
丁腈橡膠 |
結構特點
氣囊活塞式水錘吸納器的不銹鋼園柱體氣缸+一個GST型導向環,不銹鋼活塞+兩個密封圉+硅潤滑油,免維修?;钊顒?dòng),氣囊脹縮、氣墊消能,吸納水錘。
工作原理
在ZYA9000型活塞氣囊式水錘吸納器工作時.氣缸內充滿一定壓力的氣體.月標準三通垂直裝于管路中。在正常情況下.當水流壓力低于氣缸內壓力時,活塞不會產生運動,吸納器對管路不產生影響,管路液體正常流動。當管路水流壓力高于氣缸內壓力時,能對水擊波的瞬產壓力提供有效的緩沖,從而使管內壓力得到調節。
技術參數
公稱壓力:PNl 6―2 5M Pa
公稱通徑:1 5~300
容氣腔壓力(占管道壓力百分?jǐn)?shù))50~70%
適用介質無雜物的清水、污水
適用介質溫度0~80℃
法蘭標準:68/T l 7241 6 68/T 91 1 3
試驗標準:GB/T l 3927 APl 598
主要外形連接尺寸
DN |
管徑 |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
21/2” |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
L |
1.6MPa |
200 |
300 |
320 |
340 |
.350 |
365 |
465 |
2.5MPa |
220 |
320 |
340 |
355 |
380 |
385 |
485 |
|
DN |
管徑 |
3” |
4” |
5” |
6” |
8” |
10” |
12” |
mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
1.6MPa |
510 |
575 |
600 |
645 |
755 |
855 |
955 |
2.5MPa |
520 |
585 |
600 |
645 |
755 |
855 |
955 |

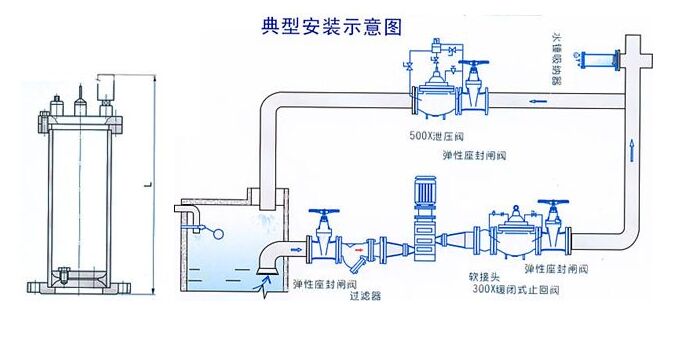

ZYA-9000水錘吸納器結構圖:
