不銹鋼氧氣管路專用截止閥

更新時間:2024-11-05 09:38:00
產品名稱 不銹鋼氧氣管路專用截止閥
規格型號 JY41H
連接方式 法蘭
結構形式 直通
驅動方式 手動
公稱通徑 DN15-500
公稱壓力 1.6MPa-4.0MPa
閥體材質 黃銅、鑄鋼、碳鋼、不銹鋼
聯系方式 021-51061185 18964118897 白經理
官網 http://yehm.cn
生產廠家 上海威爾頓閥門有限公司
不銹鋼氧氣管路專用截止閥產品概述
JY41H不銹鋼氧氣管路專用閥門是根據氧氣管網運行特點以及考慮氧氣介質的易燃易爆的特性,以安全可靠和性能優越為設計原則,并參照中華人民共和國冶金工業部制定的《氧氣安全規程》的規定而設計、制造的確保氧氣管網安全運行的專用閥門。主體材料選用不銹鋼或阻燃性極好的銅合金,密封面為本體或堆焊D802,其余內件采用不銹鋼或銅合金;傳動部位的潤滑采用不可燃的潤滑脂, 并標有明顯的禁油標記。在結構上,支架采用全閉封,并有導除靜電裝置,閥桿上配有防塵帽。
結構特點
1、對于公稱壓力PN≥1.6MPa、DNl25~200采用內旁通結構;DN250~500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫,從而保證了氧氣管網的安全運行,同時也減小了操作力矩。
2、介質流向:PN≥1.6MPa、DN≤100介質由閥瓣下方流入閥瓣上方(即低進高出),DN≥125介質由閥瓣卜方流入下方(高進低出)o對于DN≥125的閥門采用介質高進低出的流向,一方面足內旁通閥結構上的需要,另一方面由于介質壓力的作用使閥門的關閉力大大減小。
3、該閥設有導靜電安全裝置,可避免因靜電產生火花。
4、與普通截止閥相比,氧氣管路用截止閥的支架部分采用全封閉式結構,且壓緊填料時可以打開支架上的防護蓋板,起到了防油防塵的作用。并有明顯的禁油標記。
5、全部零件采用嚴格的脫脂處理。
性能規范
公稱壓力
PN
強度試驗壓力
MPa
氣密封試驗壓力
MPa
適用介質 適用溫度
氧氣 常溫
1.6 2.4 1.6
2.5 3.8 2.5
3.0 4.5 3.0
4.0 6.0 4.0
主要零件材料
零件名稱 材料
閥體、閥蓋、閥瓣 鑄鉻鎳鈦不銹鋼、銅合金
閥桿 鉻鎳不銹鋼
閥桿螺母 青銅
JY41W-16P JY41Y-16P JY41W-16T外形尺寸、連接尺寸及重量
DN L D D1 D2 b f Z-d H H1 DO L1 重量
15 130 95 65 45 14 2 4-14 240 100   6
20 150 105 75 55 14 2 4-14 270 100   8
25 160 115 85 65 14 2 4-14 270 125   10
32 180 135 100 78 16 2 4-18 280 160   14
40 200 145 110 85 16 3 4-18 350 160   20
50 230 160 125 100 16 3 4-18 400 320   35
65 290 180 145 120 18 3 4-18 530 360   50
80 310 195 160 135 20 3 8-18 560 400   65
100 350 215 180 155 20 3 8-18 618 450   80
125 400 245 210 185 99 3 8-18 675 450   106
150 480 280 240 210 24 3 8-23 743 560   125
200 600 335 295 265 26 3 12-23 850 640   254
250 650 405 355 320 30 3 12-25 975 270 720 380 418
300 750 460 410 375 30 4 12-25 1115 270 800 415 502
400 950 580 525 485 36 4 16-30 1380 280 900 465 980
450 1050 640 585 545 40 4 20-30 1530 350 495 1200
500 1150 705 650 608 44 4 20-34 1700 400 525 1300
JY41W-25P JY41Y-25P JY41W-25T外形尺寸、連接尺寸及重量
DN I D D1 D2 b f Z-d H H1 DO L1 重量
15 130 95 65 45 16 2 4-14 240 100   6
20 150 105 75 55 16 2 4?14 270 100   8
25 160 115 85 65 16 2 4?14 270 125   10
32 180 135 100 78 18 2 4-18 280 160   14
40 200 145 110 85 18 3 4-18 350 160   20
50 230 160 125 100 20 3 4?18 400 320   35
65 290 180 145 120 22 3 8-18 530 360   50
80 310 195 160 135 99 3 8-18 560 400   65
100 350 230 190 160 24 3 8-23 618 450   88
125 400 270 220 188 28 3 8-25 675 450   115
150 480 300 250 218 30 3 8?25 743 560   148
200 600 360 310 278 34 3 12-25 850 640   293
250 650 425 370 332 36 3 12?30 975 270 720 380 455
300 750 485 430 390 40 4 16-30 1115 270 800 415 585
400 950 610 550 505 48 4 16-34 1380 280 900 465 1110
450 1050 660 600 555 50 4 20-34 1530 350 495 1350
500 1150 730 660 610 52 4 20-41 1700 400 525 1470
JY41W-40P JY41Y-40P JY41W-40T外形尺寸、連接尺寸及重量
DN L D D1 D2 D6 b  f f1 Z-d H  H1 DO L1 重量
15 130 95 65 45 40 16 2 4 4-14 240 100   6
20 150 105 75 55 5l 16 2 4 4-14 270 100    8
25 160 115 85 65 58 16 2 4 4-14 270 125   10
32 180 135 100 78 66 18 2 4 4-18 280 160   14
40 200 145 110  85 76 18 3 4 4-18 350 160   20
50 230 160 125 100 88 20 3 4 4-18 400 320   35
65 290 180 145 120 110 22 3 4 8-18 530 360   50
80 310 195 160 135 121 22 3 4 8-18 560 400   65
100 350 230 190 160 150 24 3 4.5 8-23 618 450   88
125 400 270 220 188 176 28 3 4.5 8-25 675 450   115
150 480 300 250 218 204 30 3 4.5 8-25 743 560   148
200 600 375 320 282 260 38 3 4.5 12-30 850 640   293
250 650 445 385 345 313 42 3 4,5 12-34 975 270 720 380 540
300 750 510 450 408 364 46 4 4.5 16-34 1115 270 800 415 770
400 950 655 585 535 474 58 4 5 16-41 1425 280 900 465 1330
450 1050 680 610 560 524 60 4 5 20-41 1570 350 495 1550
500 1150 755 670 612 576 62 4 5 20-48 1740 400 525 1670

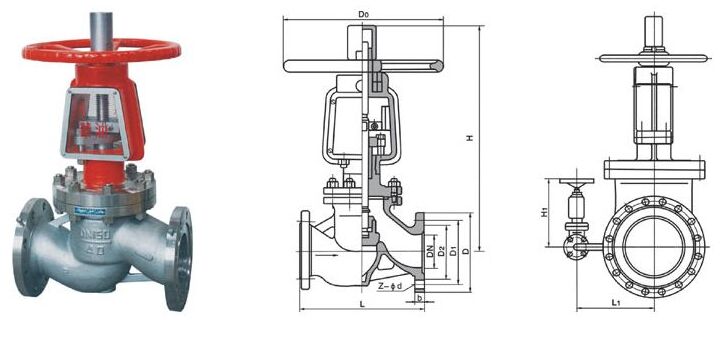

不銹鋼氧氣管路專用截止閥結構圖:
  不銹鋼氧氣管路專用截止閥結構圖
