產品名稱 | 鍛鋼承插焊截止閥 |
規格型號 | J61Y |
連接方式 | 承插焊 |
結構形式 | 直通 |
驅動方式 | 手動 |
公稱通徑 | DN15-50 |
公稱壓力 | 1.6MPa-32.0MPa |
閥體材質 | 鍛鋼、鑄鋼、碳鋼、不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
鍛鋼承插焊截止閥J61H、J61Y適用于 Class150 ~ 2500 、工作溫度 -29~425℃(碳鋼)或 -29~500℃(不銹鋼)的小口徑管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。鍛鋼閘閥流體阻力小,適用的壓力、溫度范圍大,介質流動方向不受限制,密封性能良好。
900-2500Lb鍛鋼承插焊截止閥主要尺寸及重量
規 格 |
S |
L |
T |
W |
H (開) ≈ |
重量(?) ≈ |
||||||
英制 |
公制 |
JNSI |
JIS |
900~1500 Lb |
2500 Lb |
A N S I |
ISO、BS |
J I S |
900~1500 Lb |
2500 Lb |
||
NPI牙型60 |
RC牙型55 |
PT牙型55 |
||||||||||
1/2 |
15 |
21.8 |
22.2 |
140 |
186 |
1/2 |
125 |
321 |
11.5 |
12.3 |
||
3/4 |
20 |
27.1 |
27.7 |
140 |
186 |
3/4 |
125 |
321 |
10.8 |
11.6 |
||
1 |
25 |
33.8 |
34.5 |
140 |
186 |
1 |
160 |
321 |
10.5 |
10.8 |
||
1 1/4 |
32 |
42.6 |
43.2 |
178 |
232 |
1 1/4 |
160 |
380 |
21.0 |
26.0 |
||
1 1/2 |
40 |
48.7 |
49.1 |
178 |
232 |
1 1/2 |
180 |
414 |
19.6 |
26.4 |
||
2 |
50 |
61.1 |
61.1 |
216 |
279 |
2 |
200 |
502 |
40.4 |
43.8 |
900-2500Lb鍛鋼承插焊截止閥標準材質明細表
序 號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
||
Type A105N |
Type A182 F22 |
Type A182 F304 |
Type A182 F316(L) |
|||
1 |
閥 體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥 瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閥 桿 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
密封座 |
A105 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
密封環 |
316 |
A182 F304 |
A182 F304(L) |
F316(L) |
|
6 |
閥蓋 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
圓柱銷 |
A276 420 |
A182F304 |
|||
8 |
墊圈 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
9 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
填料 |
柔性石墨+304絲 |
316夾PTFE |
|||
11 |
填料壓套 |
A276 420 |
A182 F304 |
|||
12 |
填料壓板 |
A105 |
A182 F304 |
|||
13 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
14 |
螺 母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
閥桿螺母 |
A276 420 |
||||
16 |
手輪 |
A197 |
||||
17 |
銘 牌 |
SS |
||||
適 用 介 質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|||
適 用 溫 度 |
-29℃~425℃ |
-29℃~550℃ |
-29℃~200℃ |

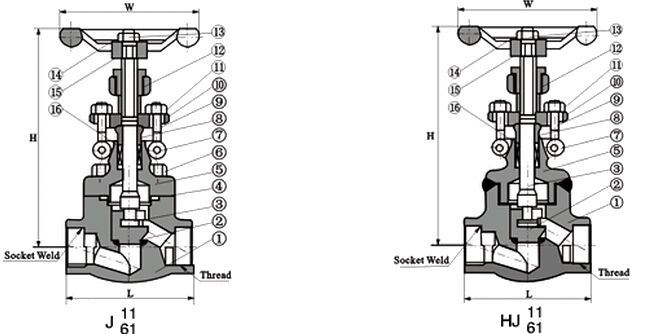

鍛鋼承插焊截止閥結構圖:
