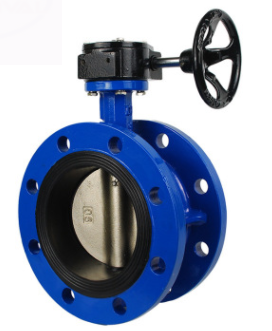

D341X法蘭式軟密封蝶閥

更新時間:2024-11-05 09:37:27
產品名稱 D341X法蘭式軟密封蝶閥
規格型號 D341X/J-6/10/16 Z.Q.C.P.R
連接方式 法蘭
結構形式 中線式
驅動方式 蝸輪
公稱通徑 DN50-2000(可以根據您的要求定做)
公稱壓力 0.6MPa-1.6(可以根據您的要求定做)
閥體材質 鑄鐵、鑄鋼、碳鋼、不銹鋼、304、316
聯系方式 021-51061185 18964118897 白經理
官網 http://yehm.cn
生產廠家 上海威爾頓閥門有限公司
D341X法蘭式軟密封蝶閥產品概述:

D341X軟密封法蘭蝶閥主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用,尤其適用于自來水管路上,作為調節和截流設備使用.

D341X 蝸輪法蘭式軟密封蝶閥特點



1、D341X蝸輪法蘭式軟密封蝶閥設計新穎、合理,結構獨特,重量輕,啟閉迅速。


2、操力矩小,操作方便,省力靈巧。


3、可以任何位置安裝、維修方便。


4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。


5、密封材料耐老化、耐腐蝕,使用壽命長等特點。

D341X 蝸輪法蘭式軟密封蝶閥執行標準:



設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度: GB/12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

D341X蝸輪法蘭式軟密封蝶閥主要技術參數:

公稱通徑 DN(mm) 50~2000
公稱壓力 PN(MPa) 0.6 1.0 1.6
試驗壓力Ps(MPa) 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用介質 空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。

D341X 蝸輪法蘭式軟密封蝶閥主要零件的材質

零件名稱 材料
閥體 各種橡膠、聚四氟
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨

主要連接及外形尺寸

公稱通徑 結構
長度
外形尺寸(參考值) 連接尺寸(標準值) 參考
重量
0.6MPa
mm inch L H H0 A B D D1 D2 n-d
50 2 108 63 306 180 200 140 110 88 4-14 13
65 21/2 112 70 321 180 200 160 130 108 4-14 14
80 3 114 83 346 180 200 190 150 124 4-18 15.5
100 4 127 105 387 180 200 210 170 144 4-18 19.5
125 5 140 115 411 180 200 240 200 174 8-18 25.5
150 6 140 137 447 270 280 265 225 199 8-18 28.5
200 8 152 164 572 270 280 320 280 254 8-18 48
250 10 250 206 646 270 280 375 335 309 12-18 69
300 12 270 230 738 380 420 440 395 363 12-22 91
350 14 290 248 761 380 420 490 445 413 12-22 110
400 16 310 289 877 450 470 540 495 463 16-22 140
450 18 330 320 938 480 490 595 550 518 16-22 180
500 20 350 343 993 480 490 645 600 568 20-22 215
600 24 390 413 1131 480 490 755 705 667 20-26 290
700 28 430 478 1476 640 660 860 810 772 24-26 560
800 32 470 525 1533 640 660 975 920 878 24-30 910
900 36 510 585 1655 750 860 1075 1020 978 24-30 1500
1000 40 550 640 1765 850 900 1175 1120 1078 28-30 1750
1200 48 630 755 1995 850 900 1405 1340 1292 32-33 2180
1400 56 710 910 2310 1000 925 1630 1560 1510 36-36 2400
1600 64 790 1030 2595 1000 925 1830 1760 1710 40-36 2870
1800 72 870 1140 2810 1100 980 2045 1970 1918 44-39 3380
2000 80 950 1250 3100 1100 980 2265 2180 2180 48-42 4010

D341X法蘭式軟密封蝶閥結構圖:

D341X法蘭式軟密封蝶閥結構圖

本頁URL,復制給好友:
訂貨流程:
1、客戶采購清單傳真至021-51079320或來電咨詢021-51061185或發郵箱shweierdun@163.com
2、收到客戶采購清單,為客戶提供閥門型號選型與報價(價格清單).
3、具體商定:交貨期、特殊要求等事宜.

訂貨須知:
1、 客戶如對產品有特殊要求,須在訂貨合同中提供以下說明:
a.結構長度;
b.連接形式;
c.公稱直徑;
d.產品使用介質及溫度、壓力范圍;
e.試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30%貨款,供方即備料生產。
