產品名稱 | 美標固定球閥 |
規格型號 | Q47F |
連接方式 | 法蘭 |
結構形式 | 國定式 |
驅動方式 | 手動 |
公稱通徑 | DN50-1200 |
公稱壓力 | 1.0MPa-32.0MPa |
閥體材質 | 鑄鋼、碳鋼、不銹鋼、304、316 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
美標固定球閥產品概述:
Q47F固定式球閥是新一代高性能球閥,適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比,工作時,閥前流體壓力在球體上產生的作用力全部傳遞給軸承,不會使球體向閥座移動,因而閥座不會承受過大的壓力,所以固定式球閥的轉矩小、閥座變形小,密封性能穩定、使用壽命長,適用于高壓、大口徑場合。先進的彈簧預閥座組件,具有自緊特性,實現上游密封。每閥有兩個閥座,每個方向都能密封,因而安裝沒有流向限制,是雙向。
本閥有二塊式和三塊式兩種閥體結構,中法蘭用螺栓連接,密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內,鋼圈后部沒有彈簧保證閥座緊貼球體,保持密封。上下閥桿均沒有PTFE軸承,減少磨擦,操作省力,小軸底部沒有調整片,保證球與密封圈的接處位置。全通徑:閥門流量孔徑與管線內徑一致,以便管線清掃。
適用介質:水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度:-196~350℃
驅動方式:手動、氣動、電動、液動等。
公稱通徑:DN25-8001"~32"
(1)操作省力:球體由上下軸承支撐,減少摩擦,消除了由于進口壓力推動球體與密封座形成的巨大密封負荷而造成過大的扭矩。
(2)密封性能可靠:PTFE單性材料密封圈嵌于不銹鋼閥座內,金屬閥座尾端設有彈簧保證密封圈足夠的預緊力,閥門在使用過程中密封面磨損時,在彈簧作用下閥門繼續保證良好密封性能。
(3)防火結構:為防止由于驟熱或火災的出現,使聚四氟乙烯密封圈燒毀,發生較大泄漏,而助長火勢,在球體與閥座間設置防火密封環,在密封圈燒毀時,在彈簧力作用下,將閥座密封環迅速推向球體上,形成金屬與金屬密封,起到一定程度的密封效果。耐火試驗符合APl6FA和APl607標準要求。
(4)自動泄壓功能:當閥門中腔停滯的介質壓力異常升高超過彈簧的預緊力時,閥座后退脫離球體,達到自動泄壓的效果,卸壓后閥座自動復位。
(5)排泄管路:閥體上下均設置排泄孑L,可檢查閥座是否發生泄漏,在工作中,閥門處于全開或全關時,卸掉中腔壓力,可直接更換填料;可以排放中腔滯留物,減少介質對閥門的污染。輔助密封設置系統(客戶需要請?jiān)谟嗁彆r(shí)說明)
(6)本閥門設計有輔助的閥座緊急密封系統,一旦密封受損或出現緊急十青況而不能密封時,通過輔助密封系統向密封面注射相應的密封劑即可修復密封面,達到緊急密封。當輸送的介質不潔或含有少量顆粒時,為保護密封面,確保達到可靠的密封,還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
(7)廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路介質的切斷或流通。還可給這一裝置注射相應的清洗劑或潤滑劑對密封面進行清洗。
主要零件及材質
序號 |
零件名稱 |
材質 |
|
GB |
ASTM |
||
1 |
閥體 |
WCB |
A2116-WCB |
2 |
彈簧 |
60Si2aMn |
AISI 9260 |
3 |
密封圈 |
PTFE |
PTFE |
4 |
墊片 |
PTFE |
PTFE |
5 |
排污螺母 |
25 |
A105 |
6 |
"0" 型密封圈 |
橡膠 |
橡膠 |
7 |
底蓋 |
25 |
A105 |
8 |
螺釘 |
35 |
A193-B7 |
9 |
固定軸 |
1Cr13 |
A276-410 |
10 |
滑動軸承 |
PTFE& |
PTFE& |
11 |
球體 |
1C18Ni9Ti |
SS304 |
12 |
閥蓋 |
WCB |
A216-WCB |
13 |
閥座 |
25 |
A105 |
14 |
閥桿 |
1Cr33 |
A276-410 |
15 |
螺柱 |
35CrMoA |
A193-B7 |
16 |
螺母 |
35 |
A194-2H |
17 |
壓套 |
25 |
A105 |
18 |
填料 |
PTFE |
PTFE |
19 |
支架 |
WCB |
A216-WCB |
20 |
填料壓蓋 |
WCB |
A2116-WCB |
21 |
鍵 Key |
45 |
AISI C 1045 |
技術規范
設計依據 |
國標系列 |
美標系列 |
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
連接法蘭 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
對焊端 |
GB/T12224 |
ANSI B16.25 |
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
試驗壓力
壓力等級 |
試驗壓力(MPa) |
||
公稱壓力(PN) |
磅級(Class) |
殼體試驗 |
密封試驗 |
1.0 |
- |
1.5 |
1.1 |
1.6 |
- |
2.5 |
1.76 |
2.5 |
- |
3.8 |
2.75 |
4.0 |
- |
6.0 |
4.4 |
6.4 |
- |
9.6 |
7.04 |
- |
150 |
3.0 |
2.2 |
- |
300 |
7.6 |
5.6 |
- |
600 |
15.0 |
11.0 |
- |
10K |
2.4 |
1.5 |
- |
20K |
5.8 |
4.0 |
美標固定球閥
Class150Lb主要連接尺寸及重量
公稱通徑DN |
2" |
21/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
28" |
32" |
36" |
40" |
|
d1 |
51 |
64 |
76 |
102 |
127 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
591 |
686 |
781 |
876 |
978 |
|
L |
RF |
178 |
191 |
203 |
229 |
356 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
1067 |
1245 |
1372 |
1524 |
1753 |
BW |
216 |
241 |
283 |
305 |
381 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
1727 |
1880 |
|
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
700 |
800 |
950 |
1100 |
1200 |
|
手動 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
625 |
670 |
698 |
840 |
1050 |
1100 |
1150 |
1247 |
1374 |
E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
83 |
123 |
123 |
|
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
420 |
420 |
400 |
400 |
400 |
410 |
650 |
650 |
735 |
735 |
|
W |
230 |
400 |
400 |
650 |
1050 |
150 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
Wt(Kg) |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
576 |
864 |
1280 |
1600 |
3540 |
4500 |
5940 |
7540 |
9320 |
|
電動 |
H2 |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
770 |
830 |
- |
940 |
1020 |
1115 |
- |
- |
- |
L1 |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
400 |
- |
410 |
410 |
410 |
- |
- |
- |
|
氣動 |
H3 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
159 |
1127 |
1393 |
1468 |
1538 |
1370 |
1450 |
- |
- |
- |
L2 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1060 |
1360 |
1360 |
1360 |
2840 |
2840 |
- |
- |
- |
Class300Lb主要連接尺寸及重量 |
公稱通徑DN |
2" |
21/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
28" |
32" |
36" |
40" |
|
d1 |
51 |
64 |
76 |
102 |
127 |
152 |
203 |
254 |
305 |
337 |
387 |
438 |
489 |
591 |
686 |
781 |
876 |
978 |
|
L |
RF |
216 |
241 |
283 |
305 |
381 |
403 |
502 |
568 |
648 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
1727 |
1880 |
BW |
216 |
241 |
283 |
305 |
381 |
457 |
521 |
559 |
635 |
762 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
1727 |
1880 |
|
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
700 |
800 |
950 |
1100 |
1200 |
|
手動 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
625 |
670 |
698 |
840 |
1050 |
1100 |
1150 |
1247 |
1374 |
E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
83 |
123 |
123 |
|
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
420 |
420 |
400 |
400 |
400 |
410 |
650 |
650 |
735 |
735 |
|
W |
230 |
400 |
400 |
650 |
1050 |
150 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
Wt(Kg) |
15 |
24 |
30 |
55 |
87 |
118 |
255 |
370 |
533 |
640 |
1030 |
1524 |
2100 |
4200 |
5300 |
7860 |
8684 |
10300 |
|
電動 |
H2 |
- |
- |
- |
- |
- |
235 |
235 |
400 |
400 |
410 |
410 |
- |
420 |
690 |
690 |
- |
- |
- |
L1 |
- |
- |
- |
- |
- |
74 |
350 |
350 |
420 |
420 |
400 |
- |
400 |
410 |
650 |
- |
- |
- |
|
氣動 |
H3 |
340 |
379 |
452 |
479 |
646 |
666 |
814 |
1002 |
1059 |
1150 |
1205 |
1250 |
1295 |
1390 |
1470 |
- |
- |
- |
L2 |
405 |
405 |
574 |
574 |
756 |
756 |
1060 |
1060 |
1060 |
1360 |
1360 |
2840 |
2840 |
3300 |
3300 |
- |
- |
- |
Class400Lb主要連接尺寸及重量
公稱通徑DN |
2" |
21/2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
20" |
24" |
28" |
|
d1 |
51 |
64 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
489 |
591 |
686 |
|
L |
RF |
292 |
330 |
356 |
406 |
495 |
597 |
673 |
762 |
826 |
902 |
1054 |
1232 |
1397 |
BW |
295 |
333 |
359 |
410 |
498 |
600 |
676 |
765 |
829 |
905 |
1060 |
1241 |
1410 |
|
H |
114 |
124 |
133 |
159 |
250 |
294 |
395 |
445 |
500 |
530 |
660 |
800 |
900 |
|
手動 |
H1 |
108 |
155 |
197 |
235 |
300 |
374 |
445 |
512 |
550 |
615 |
810 |
1010 |
1180 |
E |
116 |
116 |
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
123 |
|
F |
350 |
350 |
350 |
350 |
350 |
420 |
420 |
400 |
400 |
400 |
410 |
650 |
735 |
|
W |
600 |
600 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
Wt(Kg) |
23 |
35 |
49 |
91 |
192 |
355 |
640 |
880 |
1100 |
1540 |
2800 |
530 |
5700 |
|
電動 |
H2 |
- |
- |
- |
- |
554 |
574 |
931 |
771 |
867 |
805 |
979 |
1085 |
1147 |
L1 |
- |
- |
- |
- |
235 |
235 |
400 |
400 |
410 |
410 |
420 |
690 |
690 |
|
氣動 |
H3 |
340 |
- |
- |
576 |
666 |
895 |
1002 |
1059 |
1160 |
1250 |
1320 |
1470 |
1520 |
L2 |
405 |
- |
- |
479 |
756 |
1060 |
1060 |
1360 |
1360 |
2840 |
2840 |
3300 |
3300 |
Class600Lb主要連接尺寸及重量
公稱通徑DN |
2" |
21/2" |
3" |
4" |
6" |
8" |
10" |
12" |
14" |
16" |
20" |
24" |
28" |
|
d1 |
51 |
64 |
76 |
102 |
152 |
203 |
254 |
305 |
337 |
387 |
489 |
591 |
686 |
|
L |
RF |
292 |
330 |
356 |
432 |
559 |
660 |
787 |
838 |
889 |
991 |
1194 |
1397 |
1549 |
BW |
295 |
333 |
359 |
435 |
562 |
664 |
791 |
841 |
892 |
994 |
1200 |
1407 |
1562 |
|
H |
114 |
124 |
133 |
159 |
250 |
294 |
395 |
445 |
500 |
530 |
660 |
800 |
900 |
|
手動 |
H1 |
108 |
155 |
197 |
235 |
300 |
374 |
445 |
512 |
550 |
615 |
810 |
1010 |
1180 |
E |
116 |
116 |
116 |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
123 |
|
F |
350 |
350 |
350 |
350 |
350 |
420 |
420 |
400 |
400 |
400 |
410 |
650 |
735 |
|
W |
600 |
600 |
600 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
Wt(Kg) |
35 |
38 |
55 |
102 |
|
|
|
|
|
|
|
|
|

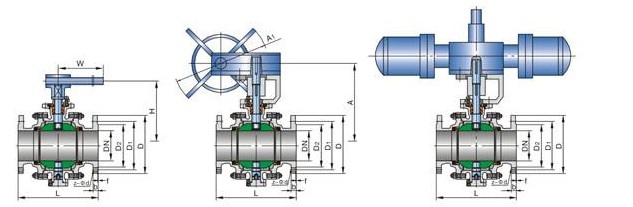

美標固定球閥結構圖:
威爾頓閥門服務體系(以下簡稱我司)
隨著經濟高速發展,市場競爭越來越激烈,用戶對閥門產品的要求也越來越多,并且對服務的要求也越來越高;因?yàn)椋宜句N售部門為適應市場發展的要求,專業設立了服務培訓組,為服務質量添加完善的工作,我公司的售前,售中,售后服務工作經由專業的銷售員來完成。
一、售前服務:
做到技術與銷售的頂尖結合服務,讓用戶的每一次采購都有服務的體驗。
①進行采購前產品技術溝通和交流,主動給予建議。
②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
③不能達到工礦要求時,根據客戶的特殊要求,安排設計師合理改善。
二、售中服務:
尊重每位用戶;給用戶一份輕松,放心的整體價值服務。
①進行性價比:比價格,比質量,比服務,反思是否有不做到位的地方。
②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
③在合作過程中,依照合同,保質保量準時交貨,隨時保持與用戶聯系。
④定制期間,相關技術人員可來我司進行產品監造和檢驗,同時,我司會提供該產品的結構圖及詳細文件資料,來做監造文件。
⑤對特殊工礦或定做的產品,可協商專業技術員親臨現場指導。
⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。
三、售后服務:
好的服務鑄就好的企業讓客戶無后顧之憂。
①按合同要求提供產品的合格證,檢驗報告、安裝說明書等。
②顧客在驗收產品過程中,如出現與合同要求不符時,我司接到顧客通知后兩小時內給予處理。
③我司提供十二個月的產品質保期,時間從驗收合格之日起計算。
④在正確安裝和使用下,出現產品質量問題,本公司將負責到底。
包修包換承諾:
①在正常的儲運、安裝、保養、使用條件下,因產品的質量問題不能正常使用時,提供三保四包:保質、保量、保及時、包修、包換、包退、包損失。
②在接到質量信息反饋時,將在24小時內提出處理意見,并做到100小時內趕到現場做處理
③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。
@2023 上海威爾頓閥門有限公司 滬ICP備14020800號-1
