產品展示
Q41F法蘭鑄鐵球閥
| 產品名稱 | Q41F法蘭鑄鐵球閥 |
| 規格型號 | Q41F |
| 連接方式 | 法蘭 |
| 結構形式 | 浮動直通 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15-DN300 |
| 公稱壓力 | 1.0MPa-16.0 |
| 閥體材質 | 鑄鐵 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
Q41F法蘭鑄鐵球閥產品概述：
球閥為灰鑄鐵材質軟密封球閥，鑄鐵球閥應用于工作溫度≤150℃的水、蒸汽等非腐蝕性介質的管路上，作啟閉用；其較大的優點為啟閉迅速。其實惠的價格是常溫水介質管道應用較普遍的一款閥門產品。
如果要求管道壓力在1.6Mpa以上，管道溫度在150℃以上的，介質為水、汽、油品的工況下，請選擇鑄鋼材質的球閥產品型號為Q41F-16C以上或Q41H系列
Q41F-16鑄鐵球閥優點：
1、流體阻力小，全通徑的球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起球閥密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
Q41F-16鑄鐵球閥性能規范：
|
型號 |
公稱壓力(MPa) |
試驗壓力 |
工作溫度( ℃ ) |
適用介質 |
|
|
強度(水)(MPa) |
密封(水)(MPa) |
||||
|
Q41F-16 |
1.6 |
2.4 |
1.8 |
≤150 |
蒸汽、水 |
Q41F-16鑄鐵球閥--主要零件材料
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
灰鑄鐵 |
|
球體 |
灰鑄鐵鍍鉻 |
|
密封圈 |
聚四氟乙稀 |
Q41F-16鑄鐵球閥--外形尺寸和連接尺寸：
|
型號 |
公稱通徑 |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
Z-фd |
H1 |
D0 |
||
|
Q41F-10 Q41F-16 |
40 |
165 |
145 |
110 |
85 |
16-2 |
4-18 |
97 |
240 |
|
50 |
205 |
160 |
125 |
100 |
16-2 |
4-18 |
103 |
240 |
|
|
65 |
222 |
180 |
145 |
120 |
18-3 |
4-18 |
150 |
350 |
|
|
80 |
241 |
195 |
160 |
135 |
20-3 |
8-18 |
175 |
400 |
|
|
100 |
305 |
215 |
180 |
155 |
20-3 |
8-18 |
187 |
500 |
|
|
125 |
356 |
245 |
210 |
185 |
26-3 |
8-18 |
236 |
600 |
|
|
150 |
394 |
280 |
240 |
210 |
28-3 |
8-23 |
256 |
600 |
|

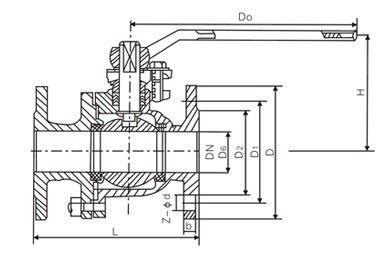

Q41F鑄鐵球閥結構圖：
