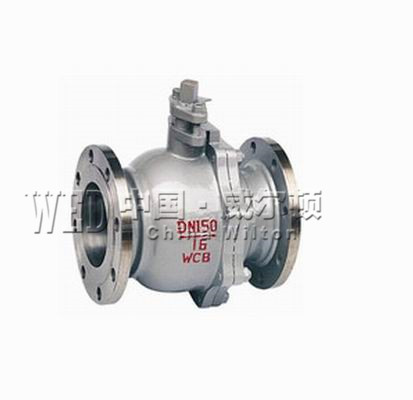

產品名稱 | 法蘭碳鋼球閥 |
規格型號 | Q41F |
連接方式 | 法蘭 |
結構形式 | 浮動直通 |
驅動方式 | 手動 |
公稱通徑 | DN15-300(可以根據您的要求定做) |
公稱壓力 | 1.6MPa-16.0(可以根據您的要求定做) |
閥體材質 | 碳鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
序號NO. |
零件名稱 |
材質 |
|
GB |
ASTM |
||
1 |
閥體 |
WCB |
A216-WCB |
2 |
密封圈 |
PTFE |
PTFE |
3 |
球體 |
1Cr18Ni9Ti |
SS304 |
4 |
螺母 |
35 |
A194-2H |
5 |
螺柱 |
35CrMoA |
A193-B7 |
6 |
石體 |
WCB |
A216-WCB |
7 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304/F.G |
8 |
填料 |
PTFE |
PTFE |
9 |
填料壓蓋 |
WCB |
A216-WCB |
0 |
定位片 |
25 |
A105 |
11 |
擋圈 |
65Mn |
AISI1066 |
12 |
手柄 |
K33 |
A47-667Gr.32510 |
13 |
閥桿 |
1Cr33 |
A276-410 |
14 |
螺釘 |
35 |
A193-B7 |
15 |
止推墊片 |
PTFE |
PTFE |
法蘭技術規范
設計依據 |
國標系列 |
美標系列 |
|
設計標準 |
GB/T12237 |
AP16D |
ANSIB16.34 |
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSIB16.10 |
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSIB16.10 |
連接法蘭 |
GB/T9113 |
ANSIB16.5、B16.47 |
|
對焊端 |
GB/T12224 |
ASNIB16.25 |
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
法蘭試驗壓力
壓力等級 |
試驗壓力(MPa) |
||
公稱壓力(PN) |
磅級(Class) |
殼體試驗 |
密封試驗 |
1.0 |
- |
1.5 |
1.1 |
1.6 |
- |
2.5 |
1.76 |
2.5 |
- |
3.8 |
2.75 |
4.0 |
- |
6.0 |
4.4 |
6.4 |
- |
9.6 |
7.04 |
- |
15 |
3.0 |
2.2 |
- |
300 |
7.6 |
5.6 |
- |
600 |
15.0 |
11.0 |
- |
10K |
2.4 |
1.5 |
- |
20K |
5.8 |
4.0 |
PN1.6MPa法蘭球閥連接尺寸及重量
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
Wt(┧) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
☆上海繁瑞閥門有限公司PN2.5MPa法蘭球閥連接尺寸及重量
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
Wt(Kg) |
|
|
|
|
|
|
|
|
|
|
|
|
PN4.0MP法蘭球閥主要連接尺寸及重量
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
Wt(Kg) |
|
|
|
|
|
|
|
|
|
|
|
|
PN6.4MPa法蘭球閥主要連接尺寸及重量
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
165 |
190 |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
408 |
559 |
660 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
305 |
398 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
Wt(Kg) |
|
|
|
|
|
|
|
|
|
|
|
|

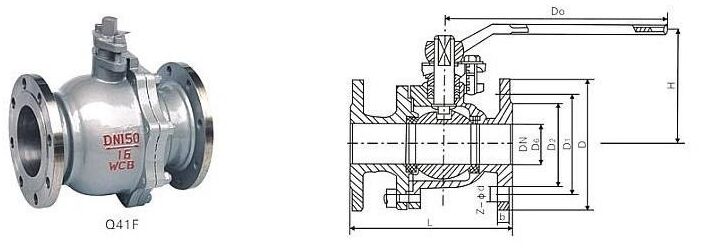

法蘭碳鋼球閥結構圖:
