產品名稱 | Z45X、Z41X消防專用信號閘閥 |
規格型號 | Z45X、Z41X |
連接方式 | 法蘭式 |
結構形式 | 暗桿楔式 |
驅動方式 | 手動 |
公稱通徑 | DN50-400(可以根據您的要求定做) |
公稱壓力 | 1.0MPa-2.5MPa(可以根據您的要求定做) |
閥體材質 | 鑄鐵、鑄鋼、碳鋼、不銹鋼、304、316 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
Z45X、Z41X消防專用信號閘閥產品概述:
除具有彈性座封閘閥的優點之外,并可以較直觀顯示閥門開啟程度,以便能在較遠處判別閥門的開度,及時采取相應措施。啟閉迅速可靠,故常應用于消防系統。
產品結構特點:
公稱壓力:1.0~2.5MPa 工作溫度:0~80℃ 法蘭標準:GB/T 17241.6 GB9113
公稱通經:50~400mm 適用介質:水、油、氣等 試驗標準:GB13927 AP1598
整體包膠閥芯
球墨鑄鐵骨架內外采用高性能橡膠和較新硫化技術進行整體包覆,貼合緊密牢靠,幾何尺寸精確,密封彈性佳,徹底將閥芯金屬與流體隔離,耐腐蝕。
一體式銅螺母
閥芯的銅螺母與球墨鐵骨架,采用特種工藝緊密連接為一體,確保的長期操作和水流沖擊下也不會松脫,避免造成閥門的控制失效。
平底式閥座
本公司彈性座封閘閥底部采用全流域直通式設計,等同于一直管道,不易堆積雜物,確保密封可靠,使流體暢通無阻。
自密封閥蓋
閥蓋與閥體間采用自密封結構設計,在許用壓力范圍內,流體壓力越高,密封越緊密。
特殊上密封
閥桿與閥蓋間的上密封結構,采用三只o形密封圈設計,與傳統閘閥的填料密封結構相比,道道密封緊密,磨擦阻力大幅減少。在閥門處于任何開度、有壓力且具備閥桿安全鎖定功能,確保在操作和維護過程中閥桿不會被壓力沖出,避免造成人員傷害
結構輕巧
緊湊的結構,使較大工作高度較傳統閘閥降低60mm-300mm以上,節省工程空間;本體采用球墨鑄鐵材料,重量較傳統閘閥減輕約20%-30%,安裝維修便利。
食品級衛生要求
閥體內部以無毒環氧樹脂涂裝,閥芯內外表面以橡膠完全包覆,不會出現銹水或腐蝕現象,可直接用于生活飲用水系統、食品醫藥行業。
Z45X、Z41X消防專用信號閘閥主要零件的材料說明:
名 稱 |
材 質 |
閥 體 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
閘 板 |
球 墨 鑄 鐵 +三 元 乙 丙 或 丁 腈 橡 膠 |
中 口 墊 |
丁 腈 橡 膠、三 元 乙 丙 |
密 封 圈 |
丁 腈 橡 膠 |
支 架 |
灰 鑄 鐵、球 墨 鑄 鐵、鑄 鋼 |
閥 桿 |
不 銹 鋼 |
螺 栓 |
不 銹 鋼 |
壓 蓋 |
球 墨 鑄 鐵、鑄 鋼 |
閥 桿 螺 母 |
銅 合 金 |
手 輪 (傳 動 帽) |
可 鍛 鑄 鐵 |
Z45X、Z41X消防專用信號閘閥主要外形尺寸:
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
Hmin(全開) |
322 |
332 |
350 |
420 |
581 |
581 |
736 |
882 |
1009 |
1300 |
1380 |
Hmax(全開) |
374 |
398 |
429 |
524 |
721 |
736 |
942 |
1031 |
1117 |
1655 |
1805 |

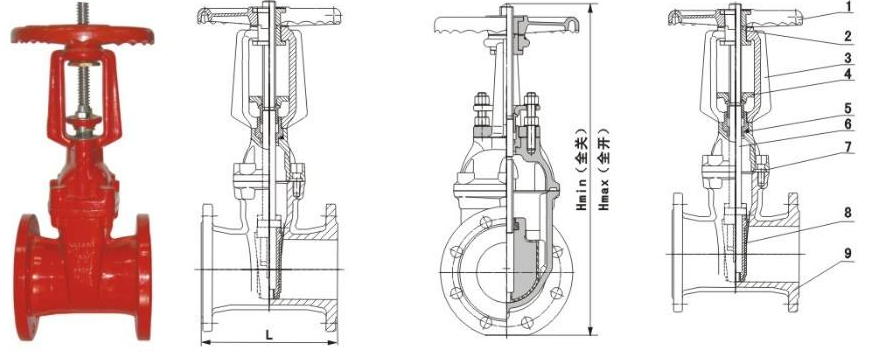

Z45X、Z41X消防專用信號閘閥結構圖:
