產品名稱 | 『對夾升降式止回閥H71W』 |
規格型號 | H71W-16P |
連接方式 | 對夾 |
結構形式 | 升降式 |
驅動方式 | 手動 |
公稱通徑 | DN40-DN1200 |
公稱壓力 | 1.0-2.5MPa |
閥體材質 | 不銹鋼,鑄鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
H71H、H71W對夾升降式止回閥采用新型材料采用耐腐蝕不銹鋼或碳鋼??稍谌魏挝恢玫墓苈飞习惭b,防止介質逆流,鍋爐給水系統上回,其連接方式是利用原有管道兩端法蘭對夾即可投入運行。其各項指標都優于目前市售的任何一種上回閥。它的運用范圍廣泛用于給排水、消防、建筑、暖通、工業系統。凡水、氣、油、酸、堿液、氫、氨、特別消防管道等介質均可使用。例如:可安裝于水泵出口處,能避免產生水錘、水擊聲和破壞性沖擊,達到防止逆流和保護設備的目的,有較好節能效果。
結構特點:
對夾止回閥的閥瓣行程短,閥瓣輕巧,具有彈簧輔助關閉,關閥速度很快。結構長度很短、體積很小、重量很輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長、油壓、緩閉不受介質影響,有較好節能效果等特點,為閥門的安裝、搬運、存放及管道的布置帶來很大的便利,并能大量節約材料、降低造價。
主要材料表:
零件材料 |
閥體 |
WCB(A105) |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
00Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
|
壓圈 |
2Cr13 |
00Cr17Ni14Mo2 |
|||||
彈簧 |
0Cr18Ni9 |
0Cr18Ni9 |
00Cr17Ni14Mo2 |
不同材質對夾升降式止回閥相對應的適用工況:
材質 |
WCB(A105) |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
CF8M(316) |
CF3M(316L) |
適用工況 |
適月介質 |
水、蒸汽、 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
屎素等腐 |
油品等 |
蝕性介質 |
|||||
適用溫度(℃) |
-29~425 |
-196~540 |
-196~425 |
-196~540 |
-196~455 |
注:本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況,其他要求及其型號編制參見對夾式止回閥型號編制方法。
1.6MPa尺寸重量表:
公稱壓力 |
口徑 |
尺寸 |
重量 |
配管法蘭(供參考) |
||||||||
PN |
DN |
|||||||||||
MPa |
mm |
L |
D |
D2 |
D3 |
D4 |
D5 |
(Kg) |
螺栓孔中心 |
螺栓 |
螺栓直徑d |
螺栓 |
圓直徑Dl |
數量 |
長度Ll |
||||||||||
PN1.0MPaPN1.6MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
75 |
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 |
|
25 |
22 |
70 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 |
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
100 |
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.8 |
110 |
4 |
M16 |
105 |
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 |
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
4 |
M16 |
130 |
|
80 |
50 |
142 |
76 |
96 |
110 |
125 |
2.2 |
160 |
8 |
M16 |
135 |
|
100 |
65 |
162 |
95 |
115 |
135 |
150 |
3.4 |
180 |
8 |
M16 |
150 |
|
125 |
90 |
192 |
110 |
125 |
132 |
- |
9 |
210 |
8 |
M16 |
180 |
|
150 |
106 |
218 |
127 |
150 |
158 |
- |
14 |
240 |
8 |
M20 |
210 |
|
200 |
140 |
273 |
165 |
200 |
208 |
- |
24 |
295 |
8 |
M20 |
240 |
2.5MPa尺寸及重量表:
公稱壓力 |
口徑 |
尺寸 |
重量 |
配管法蘭(供參考) |
||||||||
PN |
DN |
|||||||||||
MPa |
mm |
L |
D |
D2 |
D3 |
D4 |
D5 |
(Kg) |
螺栓孔中心 |
螺栓 |
螺栓直徑d |
螺栓 |
圓直徑Dl |
數量 |
長度Ll |
||||||||||
PN2.5MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
80 |
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 |
|
25 |
22 |
72 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 |
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
110 |
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.8 |
110 |
4 |
M16 |
115 |
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 |
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
8 |
M16 |
135 |
|
80 |
50 |
142 |
76 |
96 |
110 |
128 |
2.2 |
160 |
8 |
M16 |
145 |
|
100 |
60 |
168 |
95 |
115 |
135 |
150 |
3.8 |
190 |
8 |
M20 |
160 |
|
125 |
90 |
194 |
110 |
125 |
132 |
- |
9.2 |
220 |
8 |
M24 |
205 |
|
150 |
106 |
224 |
127 |
150 |
158 |
- |
15 |
250 |
8 |
M24 |
225 |
|
200 |
140 |
284 |
165 |
200 |
208 |
- |
26 |
310 |
12 |
M24 |
260 |
4.0MPa尺寸及重量表:
公稱壓力 |
口徑 |
尺寸 |
重量 |
配管法蘭(供參考) |
||||||||
PN |
DN |
|||||||||||
MPa |
mm |
L |
D |
D2 |
D3 |
D4 |
D5 |
(Kg) |
螺栓孔中心 |
螺栓 |
螺栓直徑d |
螺栓 |
圓直徑Dl |
數量 |
長度Ll |
||||||||||
PN4.0MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
0.12 |
65 |
4 |
M12 |
80 |
20 |
19 |
62 |
19 |
30 |
40 |
50 |
0.24 |
75 |
4 |
M12 |
90 |
|
25 |
22 |
72 |
24 |
36 |
47 |
58 |
0.34 |
85 |
4 |
M12 |
90 |
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
0.53 |
100 |
4 |
M16 |
110 |
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
0.8 |
110 |
4 |
M16 |
115 |
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
1.2 |
125 |
4 |
M16 |
125 |
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
1.8 |
145 |
8 |
M16 |
135 |
|
80 |
50 |
142 |
76 |
96 |
110 |
128 |
2.2 |
160 |
8 |
M16 |
145 |
|
100 |
60 |
168 |
95 |
115 |
135 |
150 |
3.8 |
190 |
8 |
M20 |
160 |
|
125 |
90 |
194 |
110 |
125 |
132 |
- |
9.2 |
220 |
8 |
M24 |
205 |
|
150 |
106 |
224 |
127 |
150 |
158 |
- |
15 |
250 |
8 |
M24 |
225 |
|
200 |
140 |
291 |
165 |
200 |
208 |
- |
28 |
320 |
12 |
M27 |
275 |

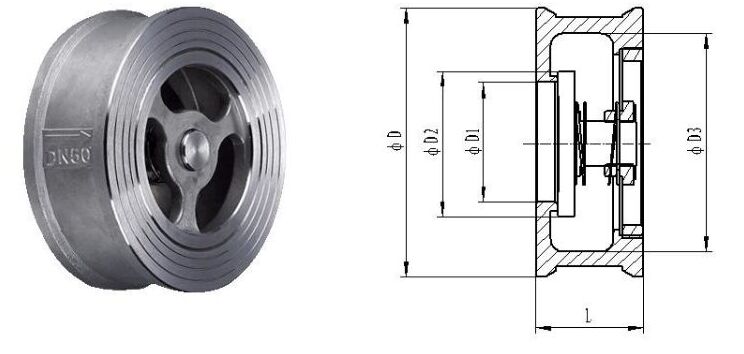

對夾升降式止回閥H71W結構圖:
威爾頓閥門服務體系(以下簡稱我司)
隨著經濟高速發展,市場競爭越來越激烈,用戶對閥門產品的要求也越來越多,并且對服務的要求也越來越高;因為,我司銷售部門為適應市場發展的要求,專業設立了服務培訓組,為服務質量添加完善的工作,我公司的售前,售中,售后服務工作經由專業的銷售員來完成。
一、售前服務:
做到技術與銷售的頂尖結合服務,讓用戶的每一次采購都有服務的體驗。
①進行采購前產品技術溝通和交流,主動給予建議。
②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
③不能達到工礦要求時,根據客戶的特殊要求,安排設計師合理改善。
二、售中服務:
尊重每位用戶;給用戶一份輕松,放心的整體價值服務。
①進行性價比:比價格,比質量,比服務,反思是否有不做到位的地方。
②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
③在合作過程中,依照合同,保質保量準時交貨,隨時保持與用戶聯系。
④定制期間,相關技術人員可來我司進行產品監造和檢驗,同時,我司會提供該產品的結構圖及詳細文件資料,來做監造文件。
⑤對特殊工礦或定做的產品,可協商專業技術員親臨現場指導。
⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。
三、售后服務:
好的服務鑄就好的企業讓客戶無后顧之憂。
①按合同要求提供產品的合格證,檢驗報告、安裝說明書等。
②顧客在驗收產品過程中,如出現與合同要求不符時,我司接到顧客通知后兩小時內給予處理。
③我司提供十二個月的產品質保期,時間從驗收合格之日起計算。
④在正確安裝和使用下,出現產品質量問題,本公司將負責到底。
包修包換承諾:
①在正常的儲運、安裝、保養、使用條件下,因產品的質量問題不能正常使用時,提供三保四包:保質、保量、保及時、包修、包換、包退、包損失。
②在接到質量信息反饋時,將在24小時內提出處理意見,并做到100小時內趕到現場做處理
③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。
