Z44T~Z44W~Z44H 型鐵制平行式雙閘板閘閥
| 產品名稱 | Z44T~Z44W~Z44H 型鐵制平行式雙閘板閘閥 |
| 規格型號 | Z44T~Z44W~Z44H 型 |
| 連接方式 | 法蘭式 |
| 結構形式 | 明桿 平行式雙閘板 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN40-DN1200 |
| 公稱壓力 | 1.0MPa |
| 閥體材質 | 鑄鋼，不銹鋼，鑄鐵 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
Z44T~Z44W~Z44H 型鐵制平行式雙閘板閘閥產品概述:
平行式雙閘板閘閥適用于介質為水、污水的管路上作閉路設備用，不允許作調節調節流量和排空使用。廣泛適用于石油、化工、制藥、電力等行業。在公稱壓力≤l.0MPa的蒸汽、水、油類等介質的管路上作啟閉用。我廠可生產平行式雙閘板閘閥、平行式單閘板閘閥、明桿平行式雙閘板閘閥、明桿平行式單閘板閘閥。
Z44T/W/H鐵制平行式雙閘板閘閥-主要性能參數
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z44T-10 |
10 |
1 |
≤200 |
水、蒸汽、油品 |
|
Z44W-10 |
||||
|
Z44H-10 |
||||
|
Z44T-10Q |
||||
|
Z44W-10Q |
||||
|
Z44H-10Q |
||||
|
Z44T-16 |
16 |
1.6 |
≤200 |
水、蒸汽、油品 |
|
Z44H-16 |
||||
|
Z44T-16Q |
||||
|
Z44W-16Q |
≤100 |
油品、煤氣等 |
Z44T/W/H鐵制平行式雙閘板閘閥-主要零件材料
|
型號 |
材料 |
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
Z44T-10 |
灰鑄鐵 |
碳鋼 |
黃銅 |
油浸石棉填料 |
|
Z44W-10 |
碳鋼 |
灰鑄鐵 |
油浸石棉填料 |
|
|
Z44H-10 |
不銹鋼 |
― |
― |
|
|
Z44T-10Q |
球墨鑄鐵 |
黃銅 |
― |
|
|
Z44W-10Q |
球墨鑄鐵 |
― |
||
|
Z44H-10Q |
― |
― |
||
|
Z44T-16 |
灰鑄鐵 |
― |
― |
石棉石墨 |
|
Z44H-16 |
||||
|
Z44T-16Q |
球墨鑄鐵 |
|||
|
Z44W-16Q |
||||
Z44T/W/H鐵制平行式雙閘板閘閥-主要外形尺寸
Z44T、Z44W、Z44H 型 PN10 鐵制平行式雙閘板閘閥
|
DN |
L |
D |
D1 |
D2 |
b |
H |
H1 |
z×Φd |
D0 |
重量/kg |
|
50 |
180 |
160 |
125 |
100 |
20 |
268 |
328 |
4×Φ18 |
180 |
19 |
|
65 |
195 |
180 |
145 |
120 |
20 |
302 |
376 |
4×Φ18 |
180 |
22 |
|
80 |
210 |
195 |
160 |
135 |
22 |
345 |
446 |
4×Φ18 |
200 |
29 |
|
100 |
230 |
215 |
180 |
155 |
22 |
395 |
520 |
8×Φ18 |
200 |
35 |
|
125 |
255 |
245 |
210 |
185 |
24 |
478 |
624 |
8×Φ18 |
240 |
62 |
|
150 |
280 |
390 |
240 |
210 |
24 |
55 |
730 |
8×Φ23 |
240 |
75 |
|
200 |
330 |
335 |
295 |
265 |
26 |
720 |
950 |
8×Φ23 |
320 |
130 |
|
250 |
380 |
390 |
350 |
320 |
28 |
852 |
1140 |
12×Φ23 |
320 |
196 |
|
300 |
420 |
440 |
400 |
368 |
28 |
990 |
1330 |
12×Φ23 |
400 |
240 |
|
350 |
450 |
500 |
460 |
428 |
30 |
1116 |
1508 |
16×Φ23 |
400 |
300 |
|
400 |
480 |
565 |
515 |
482 |
32 |
1268 |
1717 |
16×Φ25 |
500 |
484 |
|
450 |
510 |
615 |
565 |
532 |
32 |
1395 |
1854 |
20×Φ25 |
500 |
606 |
Z44T、Z44W、Z44H 型 PN16 鐵制平行式雙閘板閘閥主要外形及結構尺寸
|
DN |
L |
D |
D1 |
D2 |
b |
z×Φd |
H |
H1 |
D0 |
重量/kg |
|
50 |
180 |
160 |
125 |
100 |
20 |
4×Φ18 |
270 |
326 |
160 |
17 |
|
65 |
195 |
180 |
145 |
120 |
20 |
4×Φ18 |
303 |
374 |
180 |
22 |
|
80 |
210 |
195 |
160 |
135 |
22 |
8×Φ18 |
335 |
421 |
180 |
27 |
|
100 |
230 |
215 |
180 |
155 |
24 |
8×Φ18 |
470 |
515 |
200 |
36 |
|
125 |
255 |
245 |
210 |
185 |
26 |
8×Φ18 |
473 |
606 |
220 |
48 |
|
150 |
280 |
280 |
240 |
210 |
26 |
8×Φ23 |
548 |
706 |
240 |
83 |
|
200 |
292 |
340 |
295 |
266 |
30 |
12×Φ23 |
772 |
996 |
240 |
122 |
|
250 |
330 |
405 |
355 |
319 |
32 |
12×Φ28 |
904 |
1180 |
320 |
172 |
|
300 |
356 |
460 |
410 |
370 |
32 |
12×Φ28 |
1045 |
1378 |
400 |
240 |
|
350 |
381 |
520 |
470 |
429 |
36 |
16×Φ28 |
1177 |
1549 |
400 |
323 |
|
400 |
406 |
580 |
525 |
480 |
38 |
16×Φ31 |
1345 |
1782 |
500 |
479 |

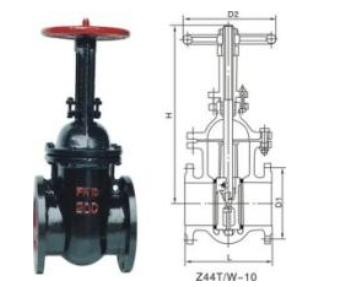

Z44T~Z44W~Z44H 型鐵制平行式雙閘板閘閥結構圖:
