J44Y~L44Y型PN160~PN320高壓角式節流閥
| 產品名稱 | J44Y~L44Y型PN160~PN320高壓角式節流閥 |
| 規格型號 | J44Y~L44Y型PN160~PN320 |
| 連接方式 | 法蘭 |
| 結構形式 | 角式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN15-DN100 |
| 公稱壓力 | 16.0-32.0MPa |
| 閥體材質 | 不銹鋼,鑄鋼,鑄鐵,鍛鋼 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
J44Y~L44Y型PN160~PN320高壓角式節流閥產品概述：
公稱壓力：16.0-32.0Mpa
殼體材質：鑄鋼、不銹鋼
產品廠家：威爾頓
產品用途：高壓角式截止閥、節流閥是一種常用的截斷閥,主要用來接通或截斷管路中的介質,一般不用于調節流量．截止閥適用壓力、溫度范圍很大,但一般用于中、小口徑的管道
產品特點：截止閥是關閉件（閥瓣）沿閥座中心線移動的閥門。 截止閥在管路中主要作切斷用。截止閥有以下優點：
1.在開閉過程中密封面的摩擦力比閘閥小，耐磨。
2. 開啟高度小。
3．通常只有一個密封面，制造工藝好，便于維修
高壓角式截止閥、節流閥的詳細資料：
高壓角式截止閥、節流閥性能與規范
|
公稱壓力 |
16 |
32 |
Mpa |
|
殼體試驗 |
24 |
48 |
|
|
密封試驗 |
17.6 |
35.2 |
|
|
氣密封試驗 |
0.5-0.7 |
||
|
適用介質 |
C |
P |
R |
|
水、油品、蒸汽 |
氮氫混合氣 |
堿液、液氨 |
|
|
適用溫度(℃) |
≤200 |
||
高壓角式截止閥、節流閥主要連接與外形尺寸：
|
型 號 |
通徑 |
主要連接尺寸 |
外形尺寸 |
||||||||
|
L |
D |
D1 |
M |
D2 |
b |
Z-фd |
LO |
H |
H1 |
||
|
AJ44H-320 |
3 |
60 |
70 |
42 |
M14×1.5 |
10 |
15 |
3-16 |
100 |
71 |
77 |
|
6 |
60 |
70 |
42 |
M14×1.5 |
10 |
15 |
3-16 |
150 |
80 |
94 |
|
|
J44Y-160 |
10 |
90 |
95 |
60 |
M24×2 |
10 |
20 |
3-18 |
200 |
260 |
275 |
|
15 |
105 |
95 |
60 |
M24×2 |
16 |
20 |
3-18 |
200 |
268 |
288 |
|
|
J44Y-320 |
10 |
90 |
95 |
60 |
M24×2 |
10 |
20 |
3-18 |
200 |
268 |
275 |
|
15 |
105 |
105 |
68 |
M33×2 |
17 |
20 |
3-18 |
200 |
268 |
288 |
|
|
J44Y-160 |
25 |
120 |
102 |
68 |
M33×2 |
28 |
20 |
3-18 |
300 |
225 |
245 |
|
32 |
135 |
115 |
80 |
M42×2 |
37 |
22 |
4-18 |
300 |
222 |
248 |
|
|
40 |
165 |
165 |
115 |
M52×2 |
47 |
28 |
6-26 |
350 |
265 |
300 |
|
|
50 |
190 |
165 |
115 |
M64×3 |
59 |
32 |
6-26 |
400 |
303 |
345 |
|
|
J44Y-320 |
25 |
120 |
115 |
80 |
M42×2 |
35 |
22 |
4-18 |
300 |
225 |
245 |
|
32 |
135 |
135 |
95 |
M48×2 |
41 |
25 |
4-22 |
300 |
222 |
248 |
|
|
40 |
165 |
165 |
115 |
M64×3 |
58 |
32 |
6-26 |
350 |
265 |
300 |
|
|
50 |
190 |
200 |
145 |
M80×3 |
70 |
40 |
6-29 |
400 |
303 |
345 |
|
|
GJ44H-160 |
65 |
215 |
200 |
145 |
M80×3 |
73 |
40 |
6-29 |
710 |
430 |
490 |
|
80 |
260 |
225 |
170 |
M100×3 |
93 |
50 |
6-33 |
810 |
520 |
600 |
|
|
100 |
290 |
260 |
195 |
M125×4 |
115 |
60 |
6-36 |
850 |
595 |
685 |
|
|
GJ44H-320 |
65 |
215 |
225 |
170 |
M100×3 |
90 |
50 |
6-33 |
710 |
430 |
490 |
|
80 |
260 |
260 |
195 |
M125×4 |
112 |
60 |
6-36 |
810 |
520 |
600 |
|
|
100 |
290 |
300 |
235 |
M155×4 |
130 |
75 |
8-39 |
850 |
595 |
285 |
|

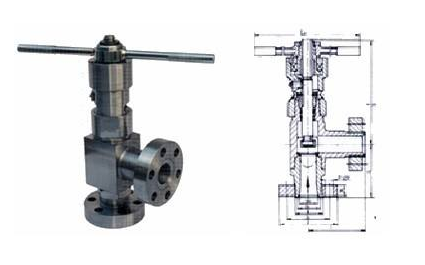

J44Y~L44Y型PN160~PN320高壓角式節流閥結構圖:
