產品名稱 | 指揮器操作型自力式微壓調節閥-請點擊查看具體資料 |
規格型號 | ZZYVP |
連接方式 | 法蘭 |
結構形式 | 自力式 |
驅動方式 | 自動 |
公稱通徑 | DN15-DN1200 |
公稱壓力 | PN1.6-6.4MPa |
閥體材質 | 鑄鋼,不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
指揮器操作型自力式微壓調節閥產品概述:
ZZYVP帶指揮器操作型自力式壓力調節閥(簡稱自力式壓力調節閥)無需外加能源,利用被調介質自身能量為動力源,引入壓力閥的指揮器以控制壓力閥的閥芯位置,改變流經閥門的介質流量,使閥門后端壓力(B型)或前端壓力(K型)保持恒定。ZZYVP-16主要用在閥前壓力較高(0.2-0.8MPa)而閥后力很低(0.5-100Kpa),例如50mmH2O(水柱)的場合,ZZVP-16K用在泄氮裝置上,可與供氮裝置配套使用。
1、氣體減壓
如閥前0.2-0.8MPa(高于0.8MPa時閥前面應加減壓閥),閥后0.5-100KPa。
2、氮封裝置
供氮和泄氮裝置上
產品特點
1、壓力設定在指揮器上實現,因而方便、快捷、省力省時且可在運行狀態下連續設定。
2、控制精確度比ZZY型自力式高1倍左右,故適合在控制精確度高的場合使用。
3、對同一臺閥而言,調節范圍比ZZY型自力式廣。
4、反應特別靈敏,極小的壓力(如50mm水柱的壓力)或極小的壓力變化都可以感知出來。
5、減壓比特別大,例如閥前0.8MPa,閥后50mmH2O,壓差比達1600
1、壓力設定彈簧2、指揮器執行機構3、指揮閥4、針閥 5、主閥6、 空氣過濾減壓器
其中ZZYVP-16B閥可以用1臺ZZYP自力式壓力調節閥+1臺ZZVP型自力式微壓調節閥代替
主要零件材料
零件名稱 |
材料 |
閥體 |
ZG230-450、ZG0Cr18Ni9、ZG0Cr18Ni12Mo2 |
閥芯 |
1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite) PTFE |
閥座 |
1Cr18Ni9、0Cr18Ni12Mo2(堆焊Stellite) |
閥桿 |
1Cr18Ni9、0Cr18Ni12Mo2 |
膜片 |
丁腈橡膠夾增強滌綸織物、氟橡膠、聚四氟乙烯 |
膜蓋 |
Q235、Q235涂PTFE |
O形圈 |
耐油橡膠、聚四氟乙烯 |
技術參數
主要技術參數和性能指標
外形尺寸重量
公稱通徑(DN) |
25 |
40 |
50 |
80 |
100 |
150 |
|
法蘭端面距(L) |
PN16 |
160 |
200 |
230 |
310 |
350 |
480 |
A |
PN16 |
115 |
150 |
165 |
200 |
220 |
285 |
B |
PN16 |
85 |
110 |
125 |
160 |
180 |
240 |
H1 |
PN16 |
83 |
95 |
110 |
140 |
160 |
230 |
H2 |
PN16 |
325 |
|||||
H |
PN16 |
650 |
680 |
750 |
790 |
840 |
990 |
G |
PN16 |
16 |
18 |
20 |
20 |
22 |
24 |
S |
PN16 |
308 |
|||||
nф |
PN16 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-22 |
重量 |
18 |
27 |
40 |
80 |
108 |
262 |
應用舉例
1、代替ZZV型自力式微壓閥
ZZV型自力式微壓閥閥前一般要求介質壓力≤0.1MPa,而ZZYVP帶指揮器操作型自力式壓力調節閥則不受此限制。
2、用于氮封裝置

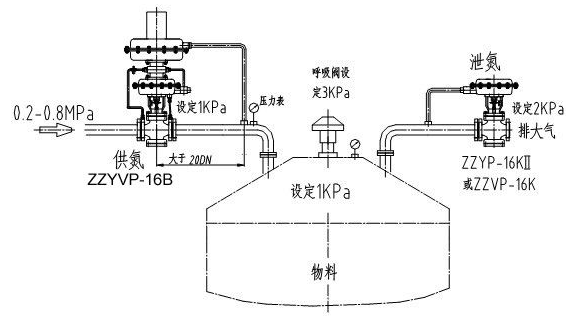

氮封裝置的貯罐內成品油上端覆蓋氮氣,其壓力一般在100mmH2O左右,通過氮封保護裝置加以控制。出液閥開啟放油時,貯罐內液位下降,此時,ZZYVP-16B供氮調節閥開度增大,向貯罐內補充氮氣使壓力增加到設定值為止。進液閥開啟進油時,液位上升,氣相部分容積減小,氮氣壓力上升,此時ZZYVP-16B供氮調節閥關閉,而ZZVP-16K泄氮調節閥在壓力控制器作用下開啟,排出氮氣使壓力降至設定值。為確保儲罐安全,應在罐頂設置呼吸閥。
供氮壓力調整:在ZZYVP-16B型壓力調節閥選定一設定值如1KPa(100mm.W.C),通過調整主彈簧1的預壓縮(拉伸)量來達到;
泄氮壓力調整:在ZZVP-16K泄放閥中的壓力控制器部分,通過調整主彈簧預壓縮量達到,一般為避免氮封裝置啟閉頻繁,泄氮設定值應遠離供氮壓力設定值,如2Kpa(200mm.W.C)。
呼吸閥設定值調整:在上述兩設定值調整好后,為避免呼吸閥啟閉頻繁,呼吸閥設定值應大于泄壓設定值。兩者設定期亦不能靠得太近。呼吸閥型號為:ZZFQ-10。ZZYVP-16B壓力設定值為PC,ZZVP-16K壓力設定值P1,PC與P1兩值不能靠得太近,以免閥門工作太頻繁,呼吸閥的排放壓力P2的設定值應大于P1,P2與P1兩值也不能靠得太近。三者關系PC< P1< P2。

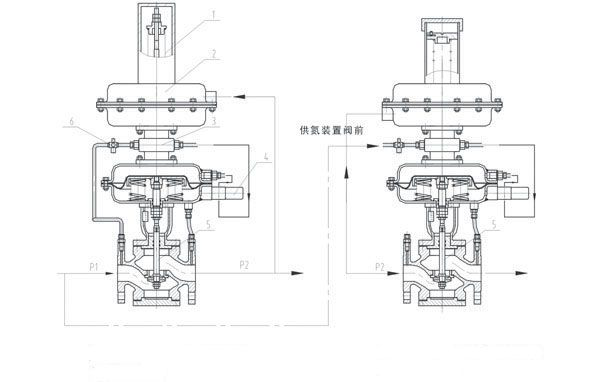

ZZYVP帶指揮器操作型自力式壓力調節閥結構圖紙:
