電子式電動三通合流、分流調節閥ZDLQ、ZDLX
| 產品名稱 | 電子式電動三通合流、分流調節閥ZDLQ、ZDLX |
| 規格型號 | ZDLQ、ZDLX |
| 連接方式 | 法蘭 |
| 結構形式 | 三通合流、分流 |
| 驅動方式 | 氣動，電動 |
| 公稱通徑 | DN15-DN1200 |
| 公稱壓力 | PN1.6-6.4MPa |
| 閥體材質 | 鍛鋼，鑄鋼，不銹鋼，鑄鐵 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
電子式電動三通合流、分流調節閥ZDLQ、ZDLX產品概述：
ZDLQ、ZDLX系列電子式電動三通調節閥是由3610L列電子式電動執行機構與三通調節機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有播入信號及電 源可控制運轉，接線簡單。調節機構有合流和分流兩種作用方式，在某些場合可以替代兩個二通閥和一個三通接管而得到廣泛應用。常用于熱交換器的兩相調節及簡單的配比調節。
ZDLQ、ZDLX系列電子式電動三通調節閥是由3610L列電子式電動執行機構與三通調節機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有播入信號及電 源可控制運轉，接線簡單。調節機構有合流和分流兩種作用方式，在某些場合可以替代兩個二通閥和一個三通接管而得到廣泛應用。常用于熱交換器的兩相調節及簡單的配比調節。
主要技術參數
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
閥座通徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定KV |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4 |
|||||||||||
|
行程 |
16 |
25 |
40 |
60 |
100 |
|||||||
|
配電動執行 機構型號 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSB-65 |
361LSB-99 |
|||||||
|
輸入倍號 |
4-20mADC、1-5VDC |
|||||||||||
|
電源 |
AC220V 50HZ |
|||||||||||
|
固有流量特性 |
線性、等百分比、快開 |
|||||||||||
|
固有調比 |
30:1 |
|||||||||||
|
泄漏等級 |
IV |
|||||||||||
|
法蘭尺寸 |
符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等標準 |
|||||||||||
|
閥體材質 |
WCB、304、316、WC6、鈦、鎳、哈氏合金、Monel等 |
|||||||||||
|
閥芯材質 |
304、316、420、鈦、鎳、哈氏合金、Monel等 |
|||||||||||
|
工作溫度℃ |
-40~230 |
|||||||||||
|
系列類型 |
常溫型、中溫型、波紋管密封型 |
|||||||||||
注：本公司生產的三通調節閥通徑至DN400

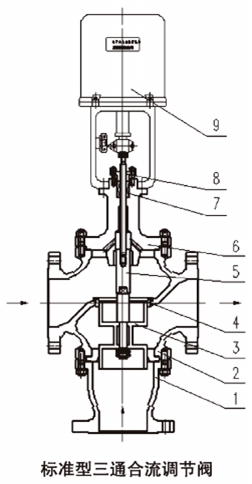

電子式電動三通合流、分流調節閥ZDLQ、ZDLX結構圖:
|
序號 |
名 |
稱 |
|
1 |
接 |
管 |
|
2 |
閥 |
體 |
|
3 |
閥 |
芯 |
|
4 |
閥 |
座 |
|
5 |
閥 |
桿 |
|
6 |
閥 |
蓋 |
|
7 |
填 |
料 |
|
8 |
填料壓蓋 |
|
|
9 |
執行機構 |
|
電動執行機構技術參數:
|
型號 |
額定輸出力 |
速度mm/s |
技術參數 |
||||
|
PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
|
201 |
361LSA-08 361LXA-08 |
1000 |
800 800 |
0.25 |
4.2 4.2 |
電源;AC220V 50HZ 輸入信號:DC4-20mA DC1-5V (信號線用屏蔽線） 輸出信號:DC4-20mA 防護等級:IP67 帶手輪 |
電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線） 輸出信號：DC4~20mA 防護等級：IP65 隔爆標志Exd ll 帶手柄 |
|
202 |
361LSA-20 361LXA-20 |
2000 |
2000 2000 |
0.50 |
2.1 2.1 |
||
|
204 |
361LSA-30 361LXA-30 |
4500 |
3000 3000 |
0.50 |
3.5 3.5 |
||
|
208 |
361LSA-50 361LXA-50 |
8000 |
5000 5000 |
1.00 |
1.7 1.7 |
||
|
312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
320 |
361LSC-99 |
20000 |
10000 |
1.0 |
2.0 |
||
注：其它可選電動執行機構：揚州西門子、英國羅托克等
性能指標
|
項目 |
指標值 |
||
|
基本誤差% |
配361L±2.5；；配PSL±1.0 |
||
|
回差% |
配361L±2.0；；配PSL 1.0 |
||
|
死區% |
配361L±3.0配PSL 1.0 |
||
|
始終點偏差% |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
可調范圍 |
50： 1 |
||
|
額定行程偏差% |
+2.5 |
||
|
泄漏量 |
符合JB/T7387-94 IV級 小于閥的額定容量x10 -4 |
||
外形尺寸及重量
|
公通通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
|
PN40 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
803 |
|
|
PN64 |
200 |
200 |
240 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
752 |
819 |
|
|
H1 |
135 |
152 |
165 |
180 |
200 |
220 |
222 |
265 |
322 |
362 |
508 |
563 |
|
|
A |
225 |
310 |
|||||||||||
|
H常溫 |
555 |
561 |
660 |
675 |
863 |
868 |
872 |
905 |
920 |
950 |
1203 |
1265 |
|
|
H中溫型 |
707 |
709 |
812 |
827 |
1027 |
1032 |
1036 |
1120 |
1135 |
1165 |
1485 |
1557 |
|
|
重量 (PN64常溫） |
50 |
55 |
70 |
78 |
110 |
120 |
150 |
180 |
310 |
410 |
650 |
810 |
|
