襯膠直流式截止閥J45J
| 產品名稱 | 襯膠直流式截止閥J45J |
| 規格型號 | J45J |
| 連接方式 | 法蘭 |
| 結構形式 | 直流式 |
| 驅動方式 | 手動 |
| 公稱通徑 | DN40-DN300 |
| 公稱壓力 | 0.6Mpa-1.0MPA |
| 閥體材質 | 鑄鐵 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
襯膠直流式截止閥J45J產品概述：
具有結構緊湊、啟閉靈活、耐腐蝕性能強，襯膠截止閥被廣泛應用在石油、化工、污水處理、電廠脫硫等管路系統中做截?cái)嘟橘|(zhì)用，但襯膠截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面襯里直流式截止閥,直流式截止閥,襯里截止閥
J45J產品適用條件：
1、輸送物料：尾礦、灰渣、精礦、煤碳、電廠、河道、污泥以及其它顆粒狀物料的輸送、排放。
2、輸送濃度：可滿足低、中、高不同輸送濃度的要求，zui達輸送濃度可達65％。
3、輸送密度：輸送漿體密度ㄑ1.8。
4、輸送粒徑：輸送物料平均粒徑ㄑ10mm.
5、介質溫度：不超過150℃。
6、輸送物料硬度：普氏硬度不超過18度。
J45J襯里材料選型
硬橡膠 代號NR
NR 適用溫度：-10℃~85℃
適用介質：除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。
軟橡膠 代號BR
適用溫度：-10℃~85℃
適用介質：具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。
丁基膠 代號IIR
適用溫度：-10℃~120℃
適用介質：抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等，≤30%硫酸、磷酸、氫氟酸、動物油、植物油、苛性堿和多種脂類。
氯丁膠 代號CR
適用溫度：-10℃~105℃
動物油、植物油和無機潤滑油及pH值變化范圍很大的腐蝕性泥漿，耐磨性好。
J45J標準
設計與制造按：GB/12239
結構長度：GB/12221
法蘭連接尺寸按：GB4126.3 GB4216.4
試驗檢驗按：GB/T13927
J45J性能規范：
|
型號 |
公稱壓力PN（MPa） |
試驗壓力PS（MPa） |
適用介質 |
工作溫度（℃） |
|
|
殼體試驗 |
密封試驗 |
||||
|
J45J/FS-6 |
0.6 |
0.9 |
0.66 |
W.非腐蝕性流體 |
≤85 |
|
J45J FS-10 |
1.0 |
1.5 |
1.1 |
||
J45J主要零部件材料表：
|
零件名稱 |
閥體、閥瓣 |
閥蓋 |
閥桿、閥瓣 |
手輪廓 |
|
材料 |
HT200襯氟塑料、襯橡膠 |
HT200襯氟塑料、襯橡膠 |
35襯氟塑料襯橡膠 |
HT200 |
J45J主要連接尺寸及重量：
|
型號 |
公稱通徑DN（mm） |
尺寸 |
質量 |
|||||||
|
L |
D |
D1 |
D |
H1 |
b |
Do |
n-d |
|||
|
|
25 |
160 |
100 |
75 |
60 |
205 |
16 |
120 |
4-11 |
4.5 |
|
|
32 |
200 |
120 |
90 |
70 |
- |
16 |
160 |
4-13.5 |
13 |
|
|
40 |
|
130 |
100 |
80 |
250 |
16 |
160 |
4-13.5 |
14 |
|
|
50 |
230 |
140 |
110 |
90 |
290 |
16 |
160 |
4-13.5 |
16.5 |
|
|
65 |
290 |
160 |
130 |
100 |
310 |
16 |
180 |
4-13.5 |
21 |
|
|
80 |
310 |
190 |
150 |
125 |
358 |
18 |
200 |
4-17.5 |
36 |
|
|
100 |
|
210 |
170 |
145 |
428 |
18 |
200 |
4-17.5 |
50 |
|
|
125 |
400 |
240 |
200 |
175 |
510 |
20 |
280 |
8-17.5 |
68 |
|
|
150 |
480 |
265 |
225 |
200 |
550 |
20 |
280 |
8-17.5 |
90 |
|
|
200 |
600 |
30 |
280 |
255 |
635 |
22 |
400 |
8-17.5 |
146 |
|
|
250 |
730 |
375 |
335 |
312 |
|
24 |
|
12-.17.5 |
205 |

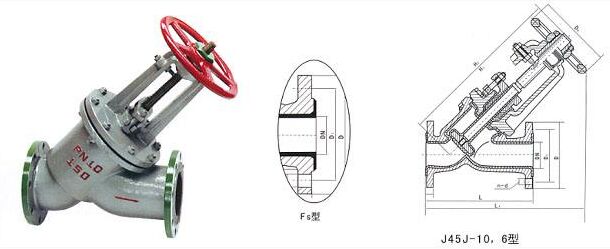

襯膠直流式截止閥J45J結構圖:
