產品名稱 | 襯氟直角截止閥J44F46 |
規格型號 | J44F46 |
連接方式 | 法蘭 |
結構形式 | 直通式 |
驅動方式 | 手動 |
公稱通徑 | DN15-DN500 |
公稱壓力 | PN1.0-PN2.5 |
閥體材質 | 碳鋼、不銹鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
J44F直角襯氟截止閥產品概述:
截止閥是指關閉件(閥瓣)由閥桿帶動并沿閥座中心軸線做升降運動的閥門,在管路上主要用來接通或截止斷管路中的介質,但不能做節流用。
J44F直角襯氟截止閥基本結構:
1.氟塑料全襯里J41F46型直通式、J45F46型直流式、J44F46型角式截止閥,具有結構緊湊、啟閉靈活、耐腐蝕性能強,行程短(一般為公稱通徑1/4)等項優點,被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用,但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節,以免節流口處產生的高速介質流沖蝕 破壞密封面。
2.閥瓣與閥桿設計為一體結構,用以防止由于管路壓力波動造成內件沖出閥體的可能性,結構緊湊,使用安全。
J44F技術規范:
設計標準 |
GB12233/GB12233 |
結構長度 |
GB12221 |
法蘭標準 |
JB/T79-94 |
GB9113.1-26 |
|
檢驗試驗 |
GB/T13927 |
驅動方式 |
手動、電動、氣動 |
結構形式 |
直通、直流、角式 |
公稱壓力 |
0.6、1.0、1.6、2.5 |
J44F零件材料:
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹耐酸鑄鋼 |
超低碳不銹耐酸鑄閥 |
||
Z |
C |
P |
R |
PL |
RL |
||
1 |
閥體/端蓋/閘板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
閥桿 |
35 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
3 |
襯里/閥座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) |
|||||
4 |
填料/壓蓋 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|||
6 |
活節螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|||
7 |
閥桿螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|||
8 |
緊固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
9 |
螺母 |
|
0Cr18Ni9 |
0Cr18Ni9 |
|||
10 |
手輪 |
WCB |
WCB |
WCB |
五、J44F連接尺寸:
公稱通徑 |
標準值 |
參考值 |
||||||||||
DN(mm) |
NPS(inch) |
L2 |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H1 |
H2 |
WT(Kg) |
PN1.0MPa |
||||||||||||
15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
165 |
180 |
6.5 |
20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
195 |
215 |
7 |
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
210 |
235 |
7.8 |
32 |
11/4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
140 |
215 |
245 |
11 |
40 |
11/2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
140 |
260 |
295 |
13 |
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
300 |
345 |
15 |
65 |
21/2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
320 |
380 |
23 |
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
4-Ф18 |
240 |
390 |
465 |
38 |
100 |
4 |
175 |
215 |
180 |
155 |
3 |
22 |
8-Ф18 |
240 |
450 |
540 |
42 |
125 |
5 |
200 |
245 |
210 |
185 |
3 |
24 |
8-Ф18 |
280 |
460 |
570 |
55 |
150 |
6 |
225 |
380 |
240 |
210 |
3 |
24 |
8-Ф23 |
320 |
530 |
665 |
77 |
200 |
8 |
275 |
335 |
295 |
265 |
3 |
26 |
8-Ф23 |
360 |
600 |
790 |
135 |
250 |
10 |
325 |
390 |
350 |
320 |
3 |
28 |
12-Ф23 |
400 |
720 |
940 |
220 |
公稱通徑 |
標準值 |
參考值 |
||||||||||
DN(mm) |
NPS(inch) |
L2 |
D |
D1 |
D2 |
f |
b |
Z-Фd |
D0 |
H1 |
H2 |
WT(Kg) |
PN1.6MPa |
||||||||||||
15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
14 |
4-Ф14 |
100 |
165 |
180 |
7 |
20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
100 |
195 |
215 |
7.6 |
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
120 |
210 |
235 |
8.2 |
32 |
11/4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
140 |
215 |
245 |
12 |
40 |
11/2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
140 |
260 |
295 |
14 |
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
160 |
300 |
345 |
18 |
65 |
21/2 |
145 |
180 |
145 |
120 |
3 |
20 |
4-Ф18 |
180 |
320 |
380 |
26 |
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
8-Ф18 |
240 |
390 |
465 |
40 |
100 |
4 |
175 |
215 |
180 |
155 |
3 |
24 |
8-Ф18 |
240 |
450 |
540 |
50 |
125 |
5 |
200 |
245 |
210 |
185 |
3 |
26 |
8-Ф18 |
280 |
460 |
570 |
65 |
150 |
6 |
225 |
280 |
240 |
210 |
3 |
28 |
8-Ф23 |
320 |
530 |
665 |
85 |
200 |
8 |
275 |
335 |
295 |
265 |
3 |
30 |
12-Ф23 |
360 |
600 |
790 |
150 |
250 |
10 |
325 |
405 |
355 |
320 |
3 |
32 |
12-Ф25 |
400 |
720 |
940 |
245 |
PN2.5MPa |
||||||||||||
15 |
1/2 |
90 |
95 |
65 |
45 |
2 |
16 |
4-Ф14 |
120 |
165 |
180 |
7.5 |
20 |
3/4 |
95 |
105 |
75 |
55 |
2 |
16 |
4-Ф14 |
120 |
195 |
215 |
8 |
25 |
1 |
100 |
115 |
85 |
65 |
2 |
16 |
4-Ф14 |
140 |
210 |
235 |
9 |
32 |
11/4 |
105 |
135 |
100 |
78 |
2 |
18 |
4-Ф18 |
160 |
215 |
245 |
13 |
40 |
11/2 |
115 |
145 |
110 |
85 |
3 |
18 |
4-Ф18 |
180 |
260 |
295 |
15 |
50 |
2 |
125 |
160 |
125 |
100 |
3 |
20 |
4-Ф18 |
180 |
300 |
345 |
20 |
65 |
21/2 |
145 |
180 |
145 |
120 |
3 |
22 |
8-Ф18 |
240 |
320 |
380 |
28 |
80 |
3 |
155 |
195 |
160 |
135 |
3 |
22 |
8-Ф18 |
280 |
390 |
465 |
42 |
100 |
4 |
175 |
230 |
190 |
160 |
3 |
24 |
8-Ф23 |
320 |
450 |
540 |
57 |
125 |
5 |
200 |
270 |
220 |
188 |
3 |
28 |
8-Ф25 |
320 |
460 |
570 |
71 |
150 |
6 |
225 |
300 |
250 |
218 |
3 |
30 |
8-Ф25 |
360 |
530 |
665 |
90 |

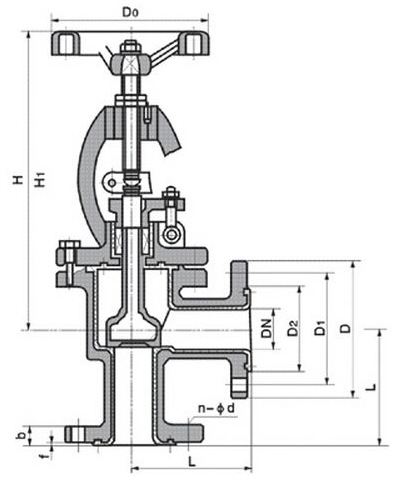

襯氟直角截止閥J44F46結構圖:
