J41F46襯氟法蘭截止閥

更新時間:2024-11-05 09:25:25
產品名稱 J41F46襯氟法蘭截止閥
規格型號 J41F46
連接方式 法蘭
結構形式 直通式
驅動方式 手動
公稱通徑 DN15-DN300
公稱壓力 PN1.0-PN2.5
閥體材質 PTFE(F4)、FEP(F46)、
聯系方式 021-51061185 18964118897 白經理
官網 http://yehm.cn
生產廠家 上海威爾頓閥門有限公司

J41F46襯氟法蘭截止閥產品概述:

     J41F46法蘭襯氟截止閥外殼體采用熔模精密鑄造,強度高、外觀光潔,與液體接觸內腔、閥體、閥蓋、閥瓣等(即化學介質過流部件)部件均選用優良的耐腐蝕材料(氟塑料)作為襯里或包覆材料,采用模壓襯里成型工藝技術使閥門既有金屬的強度有又耐腐蝕的特性。其閥座采用整體式聚合物作密封材料,在較寬的溫度和壓力范圍內具有優良的密封性能;啟閉件(閥瓣)由閥桿帶動并沿閥座中心軸線作升降運動的閥門,在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì),但不能做節流用。

法蘭襯氟截止閥主要用途:

      J41F46法蘭襯氟截止閥是采用整體包膠技術生產的一種防腐閥門,內件全部采用防腐材料整體包襯,防腐性能極好,適用于各種強腐蝕工況,操作簡單,使用壽命長。廣泛適用于石油、化工、染化、農藥、制酸制堿等行業,是目前防腐閥門設備較理想的選擇之一。

法蘭襯氟截止閥使用范圍:

通經范圍:DN15DN300

壓力范圍:1.0MPa1.6MPa

溫度范圍:-10℃120℃

介質范圍:各種濃度的強堿、硫酸、鹽酸等腐蝕性氣體、液體。

法蘭襯氟截止閥概況:

1、截止閥是指關閉(閥瓣)由閥桿帶動并沿閥座中心軸線做升降運動的閥門,在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì),但不能做節流用。
2、設計規范
遵循GB 12233、GB 12235、ANSI B16.34標準。
3、驅動方式
手動、齒輪傳動、氣動(常開或常閉)、電動。
法蘭連接截止閥
設計與制造符合中國國家標準
基本結構形式: 直通式
直流式 公稱壓力PN1.0~2.5MPa
公稱通徑DN15~350mm
基本型號(全襯里)

手動

J41J J41FS

齒輪傳動

J441J J441FS

J45J J45FS

J541J J541FS

氣動

J6B41J J6B41FS

電動

J941J J94FS

遵循規范

STANDARD

設計于制造

GB 12233/GB 12235

結構長度

GB 12221(長-短系列)

法蘭尺寸

JB 78/JB 79GB,HG,SH

壓力試驗

GB/T 13927

標志

GB 12220

供貨

GB/T 12252

法蘭襯氟截止閥主要零部件材料表:

序號

零件名稱

灰鑄鐵

鑄鋼

不銹鋼

超低碳不銹鋼

Z

C

P

R

PL

RL

1

閥體、閥蓋

HT250

WCB

CF8

CF8M

CF3

CF3M

2

閥瓣、閥桿

35

1Cr13

1Cr18NI9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

活節螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

4

襯里層/閥座

襯硬橡膠(NRFEPF46) PCTFEF3PFA(可溶性聚四氟乙烯)

5

填料

PTFEF4) PTFEF4

6

填料壓蓋

WCB

WCB

CF8

CF8M

CF3

CF3M

7

閥桿螺母

ZCuAl10Fe3 ZCuAl10Fe3

8

螺栓

35

35

1Cr17Ni2

1Cr17Ni2

1Cr17Ni9Ti

1Cr17Ni9Ti

9

螺母

45

45

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

0Cr18Ni9

10

手輪

HT200

HT200

WCC

WCC

WCC

WCC

法蘭襯氟截止閥主要外形和連接尺寸:

公稱通徑

標準值

參考值

DN

(mm)

NPS

(inch)

L

D

D1

D2

f

b

Z-φd

W

D0

H

WT(Kg)

PN 1.0MPa

15

1/2

130

95

65

45

2

14

4-φ14

100

235

260

6.5

20

3/4

150

105

75

55

2

16

4-φ14

100

240

265

7

25

1

160

115

85

65

2

16

4-φ14

120

245

270

7.87

32

11/4

180

135

100

78

2

18

4-φ18

140

255

285

11

40

11/2

200

145

110

85

3

18

4-φ18

140

285

315

13

50

2

230

160

125

100

3

20

4-φ18

160

295

330

15

65

21/2

290

180

145

120

3

20

4-φ18

180

350

395

23

80

3

310

195

160

135

3

22

4-φ18

240

395

445

38

100

4

350

215

180

155

3

22

8-φ18

240

450

490

42

125

5

400

245

210

185

3

24

8-φ18

280

525

555

55

150

6

480

280

240

210

3

24

8-φ23

320

605

645

77

200

8

495

335

295

265

3

26

8-φ23

360

645

765

135

250

10

622

390

350

320

3

28

12-φ23

400

685

805

220

300

12

698

440

400

368

4

28

12-φ23

400

710

814

277

350

14

787

500

460

428

4

30

16-φ23

450

750

855

320

PN 1.6MPa

15

1/2

130

95

65

45

2

14

4-φ14

100

240

265

7

20

3/4

150

105

75

55

2

16

4-φ14

100

245

270

7.6

25

1

160

115

85

65

2

16

4-φ14

120

250

270

8.2

32

11/4

180

135

100

78

2

18

4-φ18

140

260

290

12

40

11/2

200

145

110

85

3

18

4-φ18

140

285

320

14

50

2

230

160

125

100

3

20

4-φ18

160

300

335

18

65

21/2

290

180

145

120

3

20

4-φ18

180

355

400

26

80

3

310

195

160

135

3

22

8-φ18

240

400

450

40

100

4

350

215

180

155

3

24

8-φ18

240

455

495

50

125

5

400

245

210

185

3

26

8-φ18

280

530

560

65

150

6

480

280

240

210

3

28

8-φ23

320

610

650

85

200

8

495

335

295

265

3

30

12-φ23

360

650

770

150

250

10

622

405

355

320

3

32

12-φ25

400

690

810

245

300

12

698

460

410

375

4

34

12-φ25

400

730

845

295

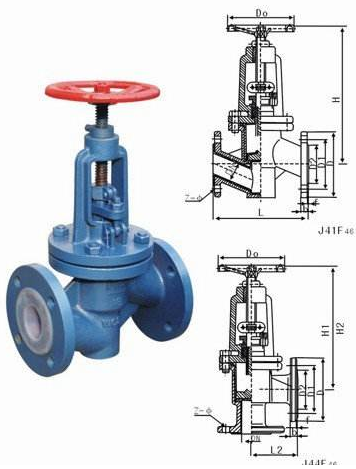

J41F46襯氟法蘭截止閥結構圖:





J41F46襯氟法蘭截止閥結構圖

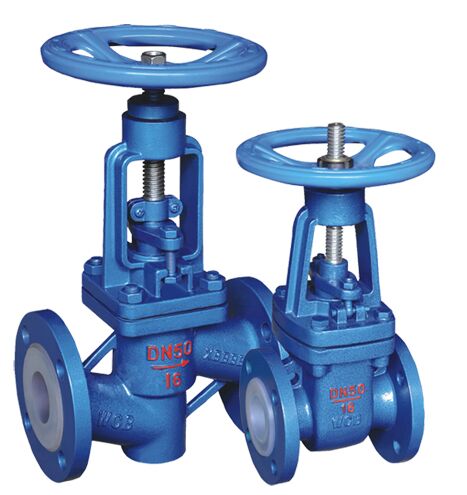

J41F46襯氟法蘭截止閥實物圖:

J41F46襯氟法蘭截止閥實物圖
