鍛鋼法蘭端保溫截止閥

更新時間：2024-11-05 09:20:20

產品名稱	鍛鋼法蘭端保溫截止閥
規格型號	BJ41H
連接方式	法蘭
結構形式	直通式
驅動方式	手動
公稱通徑	1/2-2''
公稱壓力	900LB-2500LB
閥體材質	鑄鋼，不銹鋼
聯系方式	021-51061185 18964118897 白經理
官網	http://yehm.cn
生產廠家	上海威爾頓閥門有限公司

上海威爾頓閥門主要生產鍛鋼法蘭端保溫截止閥適用介質為水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

1、產品的設計制造符合美國國家標準ANSI　B16.34，英國BS1873等國外先進標準要求　　

2、閥體外型為桶形或流線形，造型美觀，流道形狀為直通式，流體阻力小。　　

3、關閉件（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。　　

4、閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。　

5、大口徑、高壓力截止閥根據關閉力的需要閥桿的傳動方式采用升降式，并配有滾動軸承式采用撞擊式手輪以減輕關閉力。　　

6、主體材料，內件材料、填料、墊片、緊固件的材料可按用戶要求或?qū)嶋H工況條件合理組合.

鍛鋼法蘭端保溫截止閥零件明細：

序號	零件名稱	CS to ASTM	AS to ASTM	AS to ASTM
序號	零件名稱	Type A105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	墊片	316夾柔性石墨+graphite		316夾柔性石墨 SS+PTFE
3	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圓柱銷	A276 420
5	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
6	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A193 8	A193 8M
8	閥桿螺母
9	螺母	A194 2H	A194 4	A193 8	A193 8M
10	銘牌	SS
11	手輪	A197
12	填料壓板	A216 WCB		A351 Cf8
13	填料	Flexible Graphite		PTFE
14	閥蓋	A105	A276 304	A182 F304(L)	A182 F316(L)
15	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
適用介質		水、蒸氣、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29℃-425℃	-29℃-550℃	-29℃-180℃

注意：客戶需求的其他材質也可采用密封材料配對由客戶指定內代件代號決定。AS＝合金鋼；SS＝不銹鋼
尺寸和重量：

NPS		1/2	3/4	1	1　1/4	1　1/2	2
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	371
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	368
H(OPEN)		207	207	240	258	330	355
W		125	125	160	160	180	200
2-G		3/8	3/8	3/8	1/2	1/2	1/2

標準材質明細表：

序號	零件名稱	CS to ASTM	AS to ASTM	AS to ASTM
序號	零件名稱	Type A105	Type A182 F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	閥瓣	A276 420	A276 304	A276 304(L)	A276 F316(L)
3	閥桿	A182F6	A182 F304	A182 F304(L)	A182 F316(L)
4	密封座	A105	A182 F304	A182 F304(L)	F316
5	密封環	A182 f304(L)			A182 F316(L)
6	閥蓋	A105	A82 F22	A182 F304(L)	A182 F316(L)
7	圓柱銷	A276 420		A276 304
8	墊圈	A105
9	提升螺母	A1942H		A182　F304
10	填料	不銹鋼+柔性石墨		PTFE
11	填料壓套	A276 420		A182 F304
12	填料壓板	A216 WCB		A351 Cf8
13	活節螺栓	A193 B7	A193 B16	A193 B8	A194 B8M
14	螺母	A193 2H	A194 4	A193 8	A194 8M
15	閥桿螺母	A276410
16	手輪	A197
17	銘牌	SS
18	螺母	柔性石墨		PTFE
適用介質		水、蒸氣、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29℃-425℃	-29℃-550℃	-29℃-180℃

尺寸和重量：

NPS		1/2	3/4	1	11/4	11/2	2
L(RF) L1 (BW)	900-1500Lb	216	229	254	279	305	368
L(RF) L1 (BW)	2500Lb	264	273	308	349	384	451
H(OPEN)	900lb-1500lb	318	318	318	398	408	524
H(OPEN)	2500lb	333	333	333	410	420	524
W		160	160	180	200	250	280
2-G		3/8	3/8	3/8	1/2	1/2	1/2

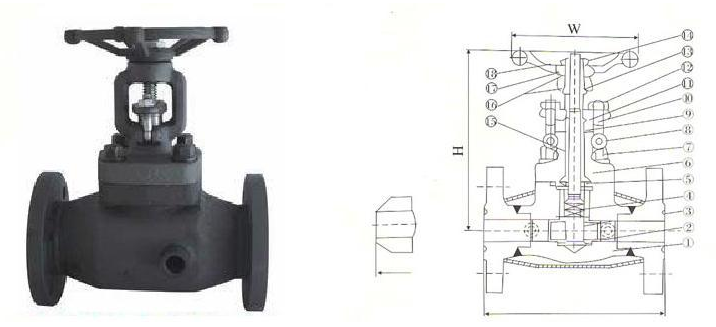

鍛鋼法蘭端保溫截止閥結構圖紙：

鍛鋼法蘭端保溫截止閥結構圖紙
