產品名稱 | BZ41W不銹鋼保溫閘閥 |
規格型號 | BZ41W-16P |
連接方式 | 法蘭 |
結構形式 | 直通式 |
驅動方式 | 手動 |
公稱通徑 | 1/2-2'' |
公稱壓力 | 150-2500LB |
閥體材質 | A105 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
上海威爾頓閥門主要生產BZ41H~W保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中,該閥門的夾套焊裝于閥門的兩法蘭之間,閥門的側面、底部設置有夾套的連接口,夾套中可自由地流過蒸汽或其它熱的保溫介質,確保粘稠介質可順暢地流過閥門。
一、執行標準
設計與制造:GB12234
法蘭尺寸:JB/T79 GB9113
壓力溫度:GB9131
結構長度:GB12221
對焊連接尺寸:-
檢驗與試驗:GB13927
不銹鋼保溫閘閥的主要零部件材料
BZ41H/W保溫閘閥主要零件材料
零件材料 |
材料 |
||
BZ41Y-16I-25I-40I |
BZ41Y-16I-25I-40I |
BZ41Y-16I-25I-40I |
|
閥體、閥造 |
鉻鉬鋼 |
|
|
閥板 |
合金鋼+硬質合金 |
鉻鎳鈦鋼 |
鉻鎳鉬鈦鋼 |
閥桿 |
合金鋼 |
|
|
閥桿螺母 |
鋁鐵青銅 |
||
手輪 |
灰鑄鐵、可鍛鑄鐵 |
BZ41H/W保溫閘閥性能規范
型號 |
公稱壓力 |
|
工作溫度℃ |
適用介質 |
||
強度(水)(MPa) |
密封(水)(MPa) |
低壓密封(空氣)(MPa) |
||||
BZ41H-16C |
1.6 |
2.4 |
1.8 |
0.6 |
≤200 |
酸、堿類 |
BZ41W-25P(R) |
2.5 |
3.8 |
2.8 |
0.6 |
≤200 |
酸、堿類 |
BZ41W-40P(R) |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
酸、堿類 |
BZ41W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
酸、堿類 |
BZ41H/W保溫閘閥外形尺寸和連接尺寸
型號 |
公稱通徑DN |
尺寸 |
|||||||
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
||
BZ41W-16P(R) |
15 |
130 |
95 |
65 |
45 |
16-2 |
4-14 |
170 |
120 |
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
190 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
205 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
270 |
180 |
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
310 |
200 |
|
50 |
250 |
160 |
125 |
100 |
18-3 |
4-18 |
358 |
240 |
|
65 |
265 |
180 |
145 |
120 |
18-3 |
4-18 |
373 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-18 |
435 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-18 |
500 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-18 |
614 |
320 |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-23 |
674 |
360 |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-23 |
818 |
400 |
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-25 |
969 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30-4 |
12-25 |
1145 |
560 |
型號 |
公稱通徑DN |
尺寸 |
|||||||
L |
D |
D1 |
D2 |
D6 |
b-f |
Z-Φd |
H |
||
BZ41W-40P(R) |
15 |
130 |
95 |
65 |
45 |
40 |
16-2 |
4-14 |
135 |
20 |
150 |
105 |
75 |
55 |
51 |
16-2 |
4-14 |
190 |
|
25 |
160 |
115 |
85 |
65 |
58 |
16-2 |
4-14 |
205 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18-2 |
4-18 |
270 |
|
40 |
200 |
145 |
110 |
85 |
76 |
18-3 |
4-18 |
310 |
|
50 |
250 |
160 |
125 |
100 |
88 |
20-3 |
4-18 |
371 |
|
65 |
280 |
180 |
145 |
120 |
110 |
22-3 |
8-18 |
39 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22-3 |
8-18 |
455 |
|
100 |
350 |
230 |
190 |
160 |
150 |
24-3 |
8-23 |
551 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28-3 |
8-25 |
628 |
|
150 |
450 |
300 |
250 |
218 |
204 |
30-3 |
8-25 |
708 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38-3 |
12-30 |
885 |
|
250 |
650 |
445 |
385 |
345 |
313 |
42-3 |
12-24 |
960 |
型號 |
公稱通徑DN |
尺寸 |
|||||||
L |
D |
D1 |
D2 |
D6 |
b-f |
Z-Φd |
H |
||
BZ41W-64P(R) |
15 |
130 |
105 |
75 |
55 |
41 |
18-2 |
4-14 |
140 |
20 |
150 |
125 |
90 |
68 |
51 |
20-2 |
4-18 |
195 |
|
25 |
160 |
135 |
100 |
78 |
58 |
22-2 |
4-18 |
210 |
|
32 |
180 |
150 |
110 |
82 |
66 |
24-2 |
4-23 |
280 |
|
40 |
200 |
165 |
125 |
95 |
76 |
24-3 |
4-23 |
328 |
|
50 |
250 |
175 |
135 |
105 |
88 |
26-3 |
4-23 |
390 |
|
65 |
280 |
200 |
160 |
130 |
110 |
28-3 |
8-23 |
410 |
|
80 |
310 |
210 |
170 |
140 |
121 |
30-3 |
8-23 |
485 |
|
100 |
350 |
250 |
200 |
168 |
150 |
32-3 |
8-25 |
590 |
|
125 |
400 |
295 |
240 |
202 |
176 |
36-3 |
8-30 |
688 |
|
150 |
450 |
340 |
280 |
240 |
204 |
38-3 |
8-34 |
768 |
|
200 |
550 |
405 |
345 |
300 |
260 |
44-3 |
12-34 |
972 |
|
250 |
650 |
470 |
400 |
350 |
313 |
48-3 |
12-41 |
1059 |

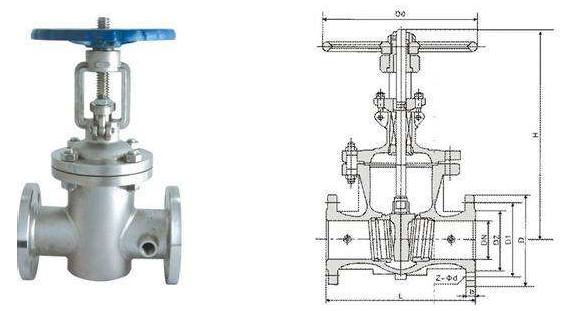

BZ41W不銹鋼保溫閘閥結構圖紙:
威爾頓閥門服務體系(以下簡稱我司)
隨著經濟高速發展,市場競爭越來越激烈,用戶對閥門產品的要求也越來越多,并且對服務的要求也越來越高;因為,我司銷售部門為適應市場發展的要求,專業設立了服務培訓組,為服務質量添加完善的工作,我公司的售前,售中,售后服務工作經由專業的銷售員來完成。
一、售前服務:
做到技術與銷售的頂尖結合服務,讓用戶的每一次采購都有服務的體驗。
①進行采購前產品技術溝通和交流,主動給予建議。
②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
③不能達到工礦要求時,根據客戶的特殊要求,安排設計師合理改善。
二、售中服務:
尊重每位用戶;給用戶一份輕松,放心的整體價值服務。
①進行性價比:比價格,比質量,比服務,反思是否有不做到位的地方。
②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
③在合作過程中,依照合同,保質保量準時交貨,隨時保持與用戶聯系。
④定制期間,相關技術人員可來我司進行產品監造和檢驗,同時,我司會提供該產品的結構圖及詳細文件資料,來做監造文件。
⑤對特殊工礦或定做的產品,可協商專業技術員親臨現場指導。
⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。
三、售后服務:
好的服務鑄就好的企業讓客戶無后顧之憂。
①按合同要求提供產品的合格證,檢驗報告、安裝說明書等。
②顧客在驗收產品過程中,如出現與合同要求不符時,我司接到顧客通知后兩小時內給予處理。
③我司提供十二個月的產品質保期,時間從驗收合格之日起計算。
④在正確安裝和使用下,出現產品質量問題,本公司將負責到底。
包修包換承諾:
①在正常的儲運、安裝、保養、使用條件下,因產品的質量問題不能正常使用時,提供三保四包:保質、保量、保及時、包修、包換、包退、包損失。
②在接到質量信息反饋時,將在24小時內提出處理意見,并做到100小時內趕到現場做處理
③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。
