產品名稱 | 『自密封鍛鋼Y型止回閥』 |
規格型號 | H65 |
連接方式 | 內螺紋 |
結構形式 | Y型 |
驅動方式 | 手動 |
公稱通徑 | DN10 ~ 50mm |
公稱壓力 | 1.6MPa~ 42.0MPa |
閥體材質 | 鍛鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
H65Y鍛鋼Y型止回閥又稱單向閥或逆止閥,其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉,以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類,主要用于介質單向流動的管道上,只允許介質向一個方向流動,以防止發生事故。
產品介紹:
H65Y鍛鋼Y型止回閥閥體、閥蓋承壓件采用整體胎模型鍛造,用于高溫或高壓的工況,如火電廠、核電站,石油化工系統的高溫、高壓管路上防止管路中的介質倒流。
工作原理:
H65Y鍛鋼Y型止回閥當介質由閥體箭頭所示流向進入閥體,介質的壓力作用在閥瓣上產生向上的推力,當介質推力大于閥瓣重力時,閥門打開。當閥后介質壓力作用在閥瓣上的力加上閥瓣自身重力大于閥前壓力作用在閥瓣上的力時,閥門關閉,阻止介質倒流。
產品特點:
1、閥瓣可變換為球形密封(彈簧帶鋼珠球)。
2、先進的壓力密封設計和高純石墨墊片環以確保高氣密。
3、導向筋上堆焊硬質合金閥體上腔導向套采用不銹鋼材料制成保證閥瓣動作靈活。
4、閥瓣與閥座密封面采用鈷基硬質合金等離子噴焊而成硬度高、抗沖蝕、經久耐用。
標準材質明細表:
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
||
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
2 |
閥瓣 |
A276420 |
A276304 |
A276 304(L) |
A276316(L) |
3 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
4 |
銘牌 |
SS |
|||
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
適用溫度 |
―29℃~425℃ |
―29℃~550℃ |
―29℃~200℃ |
※注意:客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
產品尺寸和重量:
NPS |
縮徑 |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
全徑 |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
L |
98 |
98 |
110 |
120 |
140 |
170 |
200 |
|
|
H(開) |
85 |
85 |
95 |
105 |
114 |
114 |
132 |
145 |
|
重量 |
3.1 |
3.0 |
3.7 |
6.5 |
8.5 |
8.0 |
10.9 |
12.5 |

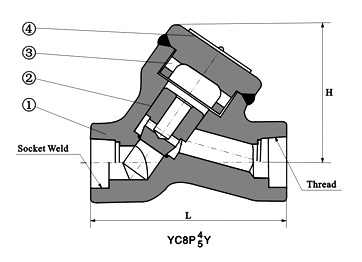

自密封鍛鋼Y型止回閥結構圖:
