產品名稱 | 旋啟式止回閥H44W |
規格型號 | H44W |
連接方式 | 法蘭 |
結構形式 | 旋啟式 |
驅動方式 | 手動 |
公稱通徑 | DN50-DN500 |
公稱壓力 | 1.6-6.4 |
閥體材質 | 鑄鋼,不銹鋼,鑄鐵,304.316 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
旋啟式止回閥H44W產品概述:
旋啟式止回閥適用于公稱壓力PN1.6Mpa~42.0Mpa、Class150~2500LB;公稱通徑DN15~500mm、PNS1/2~20";工作溫度:-196~540℃的各種管路上,用于防止介質倒流。閥體材料有:碳鋼、不銹鋼等,可使用于水、蒸汽、燃?xì)狻⒂推?、酸類介質等。
產品介紹:
H44H旋啟式止回閥采用內裝搖臂旋啟式結構,閥門的所有啟閉件都裝于閥體內部,不穿透閥體,除了中法蘭部位用密封墊片和密封環外,整體沒有外漏點,杜絕閥門外泄的可能。已被廣泛應用于化工、冶金、制藥等多個領域。
工作原理:
H44H旋啟式止回閥采用內裝搖臂旋啟式結構,閥瓣繞轉軸作旋轉運動,閥瓣在流體壓力作用下開啟,流體從進口側流向出口側。當進口側壓力低于出口側時,閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
產品特點:
1、廣泛用于給排水、消防、暖通、工業等系統。
2、能有效地減小水錘壓力,密封性能好,關閉無噪聲。
3、采用符合水力學的輪廓設計取得較佳的流線型水路內部附有導流體的設計能保證較小的壓力損失。
4、安裝于水泵出水口處可在水流倒流前先行快速關閉避免產生水錘、水擊聲和破坪性沖擊以達到防止倒流和保護設備的目的。
產品其他參數:
應用規范
設計與制造 |
GB/T12235 |
|
連接端尺寸 |
結構長度 |
GB/T12221 |
法蘭尺寸 |
JB/T79 |
|
檢驗與試驗 |
JB/T9092 |
|
材料 |
碳鋼 |
GB/T12229 |
不銹鋼 |
GB/T12230 |
|
合金鋼 |
Q/ZB66 |
|
標志 |
GB/T12220 |
|
供貨 |
JB/T7928 |
主要零件材料及主要用途
閥體 |
閥蓋 |
閥瓣 |
閥座 |
適用介質 |
適用溫度 |
WCB |
WCB+D507Mo |
WCB+D577 |
水、油品、蒸汽 |
425 |
|
ZG1Cr18Ni9Ti |
0Cr18Ni9+ |
0Cr18Ni9+ |
銷酸類 |
200 |
|
ZG1Cr18Ni2Mo2Ti |
CF8M+Stellite12 |
ZG1Cr18Ni2Mo2Ti |
磷酸、醋酸類、混酸 |
200 |
|
ZG00Cr17Ni14Mo2 |
CF3M+Stellite12 |
CF3M+Stellite6 |
尿素、甲銨液、磷酸 |
200 |
|
ZG1Cr5Mo |
ZG1Cr5Mo+ |
ZG1Cr5Mo+ |
水、油品、蒸汽 |
550 |
主要外形尺寸和連接尺寸
公稱通徑DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
WT(Kg) |
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I |
||||||||
50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
135 |
21 |
65 |
290 |
180 |
145 |
120 |
18 |
4-Φ18 |
142 |
28 |
80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
165 |
38 |
100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
180 |
58 |
125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
210 |
92 |
150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
233 |
130 |
200 |
500 |
335 |
295 |
265 |
26 |
12-Φ23 |
304 |
210 |
250 |
550 |
405 |
355 |
320 |
30 |
12-Φ25 |
348 |
294 |
300 |
650 |
460 |
410 |
375 |
30 |
12-Φ25 |
390 |
367 |
350 |
750 |
520 |
470 |
435 |
34 |
16-Φ25 |
430 |
410 |
400 |
850 |
580 |
525 |
485 |
36 |
16-Φ30 |
468 |
461 |
450 |
950 |
640 |
585 |
545 |
40 |
20-Φ30 |
523 |
570 |
500 |
1025 |
705 |
650 |
608 |
44 |
20-Φ34 |
525 |
850 |
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I |
||||||||
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
160 |
22 |
65 |
290 |
180 |
145 |
120 |
22 |
8-Φ18 |
175 |
29 |
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
185 |
38 |
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
220 |
61 |
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
248 |
96 |
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
276 |
132 |
200 |
550 |
360 |
310 |
278 |
34 |
12-Φ25 |
350 |
213 |
250 |
650 |
425 |
370 |
332 |
36 |
12-Φ30 |
410 |
297 |
300 |
750 |
485 |
430 |
390 |
40 |
16-Φ30 |
430 |
372 |
350 |
850 |
550 |
490 |
448 |
44 |
16-Φ34 |
518 |
415 |
400 |
950 |
610 |
550 |
505 |
48 |
16-Φ34 |
560 |
480 |
450 |
1025 |
660 |
600 |
555 |
50 |
20-Φ34 |
582 |
610 |
500 |
1150 |
730 |
660 |
610 |
52 |
20-Φ41 |
618 |
920 |
公稱通徑DN |
L |
D |
D1 |
D2 |
D6 |
b |
f |
f2 |
Z-Φd |
H |
WT(Kg) |
H44H-40 H44W-40 H44W-40P H44W-40R H44W-40I 凹凸法蘭 |
|||||||||||
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-Φ18 |
169 |
22 |
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-Φ18 |
173 |
20 |
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-Φ18 |
185 |
38 |
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8-Φ23 |
220 |
61 |
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4.5 |
8-Φ25 |
248 |
96 |
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4.5 |
8-Φ25 |
270 |
132 |
200 |
550 |
375 |
320 |
282 |
260 |
38 |
3 |
4.5 |
12-Φ30 |
342 |
213 |
250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
4.5 |
12-Φ34 |
401 |
297 |
300 |
750 |
510 |
450 |
408 |
364 |
46 |
4 |
4.5 |
16-Φ34 |
423 |
372 |
350 |
850 |
570 |
510 |
465 |
422 |
52 |
4 |
5 |
16-Φ34 |
455 |
415 |
400 |
950 |
655 |
585 |
535 |
474 |
58 |
4 |
5 |
16-Φ41 |
510 |
480 |
H44H-64 H44W-64 H44W-64P H44W-64R H44W-64I 凹凸法蘭 |
|||||||||||
50 |
300 |
175 |
135 |
105 |
88 |
26 |
3 |
4 |
4-Φ23 |
177 |
27 |
65 |
340 |
200 |
160 |
130 |
110 |
28 |
3 |
4 |
8-Φ23 |
197 |
37 |
80 |
380 |
210 |
170 |
140 |
121 |
30 |
3 |
4 |
8-Φ23 |
212 |
57 |
100 |
430 |
250 |
200 |
168 |
150 |
32 |
3 |
4.5 |
8-Φ25 |
248 |
89 |
125 |
500 |
295 |
240 |
202 |
176 |
36 |
3 |
4.5 |
8-Φ30 |
296 |
135 |
150 |
550 |
340 |
280 |
240 |
204 |
38 |
3 |
4.5 |
8-Φ34 |
330 |
184 |
200 |
650 |
405 |
345 |
300 |
260 |
44 |
3 |
4.5 |
12-Φ34 |
385 |
266 |
250 |
775 |
470 |
400 |
352 |
313 |
48 |
3 |
4.5 |
12-Φ41 |
445 |
396 |
300 |
900 |
530 |
460 |
412 |
364 |
54 |
4 |
4.5 |
16-Φ41 |
474 |
643 |
350 |
1025 |
595 |
525 |
475 |
422 |
60 |
4 |
5 |
16-Φ41 |
514 |
815 |
400 |
1150 |
670 |
585 |
525 |
474 |
66 |
4 |
5 |
16-Φ48 |
616 |
1234 |

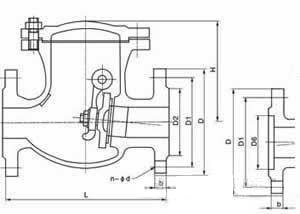

旋啟式止回閥H44W結構圖:
