產品展示
大口徑彈性座封閘閥Z545X
| 產品名稱 | 大口徑彈性座封閘閥Z545X |
| 規格型號 | Z545X |
| 連接方式 | 法蘭式 |
| 結構形式 | 暗桿楔式 |
| 驅動方式 | 傘齒輪，正齒輪 |
| 公稱通徑 | DN50-DN1200 |
| 公稱壓力 | 1.0-2.5MPA |
| 閥體材質 | 鑄鐵 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
Z545X型大口徑彈性座封閘閥產品概述：
彈性座封閘閥Z545X型大口徑彈性座封閘閥采用較優質的球墨鑄鐵或碳鋼鑄造而成,具有強度高、重量輕，幾何尺寸精確的特點。閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電、氣動執行機構，密封、防銹功能極佳，安全可靠，使用壽命長?？闪⑹交蚺P式安裝?？蓮V泛用于給排水系統、污水處理系統、市政建設及礦山、電力、冶金、等行業。
Z545X型大口徑彈性座封閘閥壓力試驗：
|
公稱壓力 |
強度試驗 |
水密封/上密封試驗 |
氣密封試驗 |
|
1.5* PN (MPa) |
1.1* PN (MPa) |
0.5-0.7 (MPa) |
|
|
1.0 |
1.5 |
1.1 |
0.6 MPa |
|
1.6 |
2.4 |
1.8 |
|
|
2.5 |
3.8 |
2.8 |
Z545X型大口徑彈性座封閘閥主要零部件材料明細表：
|
序 號 |
零件名稱 |
材 質 |
|
1 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
2 |
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
3 |
內六角螺栓 |
碳化處理 |
|
4 |
密封圈 |
丁腈橡膠、三元乙丙 |
|
5 |
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
“O”形圈密封圈 |
丁腈橡膠、三元乙丙 |
|
8 |
止推軸承 |
錫青銅 |
|
9 |
螺栓 |
不銹鋼 |
|
10 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
11 |
防塵罩 |
丁腈橡膠 |
|
12 |
手輪 |
鑄鐵 |
Z545X型大口徑彈性座封閘閥主要零技術參數：
|
公稱壓力：1.0～2.5MPa |
工作溫度:0～120℃ |
法蘭標準:GB/T17241.6 GB9113 |
|
公稱通徑：500～1200mm |
適用介質:水、油、氣等 |
試驗標準:GB/T13927 、API598 |
Z545X型大口徑軟密封閘閥主要連接外型尺寸: (單位:mm)
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
458 |
508 |
660 |
720 |
780 |
840 |
960 |
|
Hmin(全關) |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
Hmax(全開) |
1650 |
1900 |
2350 |
2950 |
295 |
3150 |
3150 |
|
H（電 動） |
電動裝置可由用戶指定 |
||||||

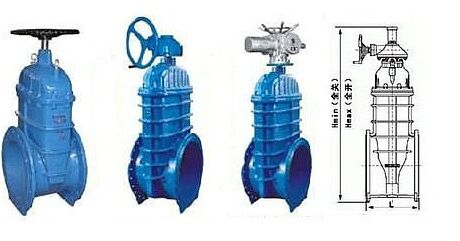

大口徑彈性座封閘閥Z545X結構圖:
