GJ6B41X-6L型常閉型氣動管夾閥
| 產品名稱 | GJ6B41X-6L型常閉型氣動管夾閥 |
| 規格型號 | GJ6B41X-6L型 |
| 連接方式 | 法蘭 |
| 結構形式 | 直通式 |
| 驅動方式 | 氣動 |
| 公稱通徑 | DN25-DN300 |
| 公稱壓力 | 1.0MPa |
| 閥體材質 | 不銹鋼、鑄鋼、碳鋼、304、316 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
GJ6B41X-6L型常閉型氣動管夾閥產品概述：
氣動鑄鐵管夾閥是一種具有防腐蝕性能,鋁合金氣動管夾閥由氣動裝置，左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉.適用于化工,冶煉等具有腐蝕性流體的閥門也是一種設計構思新穎、結構簡單、工作可靠、應用面廣的新型閥門。由鑄鐵閥體、橡膠管和密封條三個部件組成。膠管由上下閥體保護，密封條承擔兩個半閥體結合面的密封。氣動鑄鐵管夾閥適用介質礦漿、磨料、干濕型粉塵類并廣泛應用于化工工業、石油工業、電力部門、冶金工業、污水處理等方面.
主要性能規范
|
適用溫度 |
適用介質 |
|
<=85°C |
礦漿、磨料、干濕型粉塵類 |
主要零件的材料
|
名稱 |
材料 |
|
閥體 |
鋁合金 |
|
套管 |
橡膠 |
|
閥桿 |
鑄銅、碳鋼 |
|
鋼體 |
碳鋼 |
|
活塞 |
碳鋼 |
|
壓桿 |
鋁合金 |
|
托架 |
球墨鑄鐵 |
主要外形尺寸和連接尺寸
|
公稱通徑(DN) |
公稱壓力(Mpa) |
工作壓力(Mpa) |
L |
L1 |
D |
D1 |
Z-ø |
H |
A |
重量 |
|
25 |
0.6 |
0.6 |
160 |
124 |
115 |
85 |
4-14 |
|
|
|
|
32 |
165 |
145 |
*140 |
100 |
4-18 |
|
|
|
||
|
40 |
190 |
157 |
*150 |
110 |
4-18 |
|
|
|
||
|
50 |
210 |
160 |
160 |
125 |
4-18 |
|
|
|
||
|
65 |
270 |
199 |
180 |
145 |
4-18 |
|
|
|
||
|
80 |
300 |
222 |
195 |
160 |
4-18 |
|
|
|
||
|
100 |
350 |
250 |
215 |
180 |
8-18 |
|
|
|
||
|
125 |
430 |
318 |
245 |
210 |
8-18 |
|
|
|
||
|
150 |
500 |
350 |
280 |
240 |
8-23 |
1000 |
265 |
|
||
|
200 |
650 |
446 |
335 |
295 |
8-23 |
1174 |
330 |
|
||
|
250 |
800 |
516 |
*395 |
350 |
12-23 |
|
|
|
||
|
300 |
950 |
562 |
*445 |
400 |
12-23 |
|
|
|

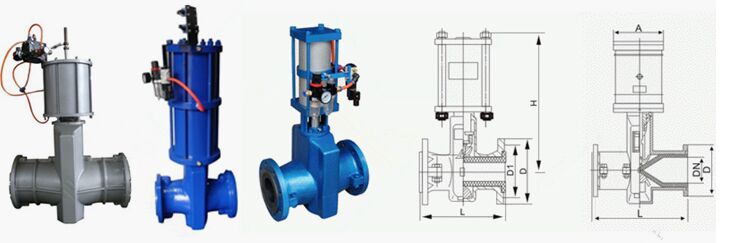

GJ6B41X-6L型常閉型氣動管夾閥結構圖:
