電動閘閥Z940W
| 產品名稱 | 電動閘閥Z940W |
| 規格型號 | Z940W |
| 連接方式 | 法蘭 |
| 結構形式 | 明桿楔式 |
| 驅動方式 | 電動 |
| 公稱通徑 | DN40-DN800 |
| 公稱壓力 | PN2.5-PN4.0MPa |
| 閥體材質 | 不銹鋼、鑄鋼、碳鋼、304、316 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
電動閘閥Z940W產品概述：
Z940H、Z940Y、Z940W型PN100、PN160鋼制電動楔式閘閥：電動、法蘭連接、明桿楔式彈性閘板，閥座密封面材料為堆焊鐵基合金（Z940H-100/160）、堆焊硬質合金（Z940Y-100/160、Z940Y-100I）、不銹鋼（Z940W-100P、Z940W-100R），公稱壓力PN100、PN160，閥體材料為碳素鋼（Z940H-100/160、Z940Y-100/160）、鉻鉬不銹鋼（Z940Y-100I）、鉻鎳不銹鋼（Z940W-100P）和鉻鎳鉬不銹鋼（Z940W-100R）的閘閥。
產品性能參數
Z940H、Z940Y、Z940W型PN100、PN160鋼制電動楔式閘閥主要性能參數
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z940H-100 |
100 |
10.0 |
≤425 |
水、蒸汽、油品 |
|
Z940H-160 |
160 |
16.0 |
||
|
Z940Y-100 |
100 |
10.0 |
||
|
Z940Y-160 |
160 |
16.0 |
||
|
Z940Y-100I |
100 |
10.0 |
≤550 |
蒸汽、油品 |
|
Z940W-100P |
100 |
10.0 |
≤200 |
硝酸類介質 |
|
Z940W-100R |
100 |
10.0 |
醋酸類介質 |
產品零部件材料
Z940H、Z940Y、Z940W型PN100、PN160鋼制電動楔式閘閥零部件材料
|
型號 |
材料 |
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
Z940H-100 |
碳素鋼 |
鉻不銹鋼 |
堆焊鐵基合金 |
石棉石墨或柔性石墨 |
|
Z940H-160 |
||||
|
Z940Y-100 |
堆焊硬質合金 |
|||
|
Z940Y-160 |
||||
|
Z940Y-100I |
鉻鉬不銹鋼 |
鉻鉬不銹鋼 |
堆焊硬質合金 |
柔性石墨 |
|
Z940W-100P |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
本體材料 |
聚四氟乙烯 |
|
Z940W-100R |
鉻鎳鉬不銹鋼 |
鉻鎳鉬不銹鋼 |
本體材料 |
|
產品外形及結構尺寸
Z940H、Z940Y、Z940W型PN100鋼制電動楔式閘閥主要外形及結構尺寸
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
z×Φd |
H |
重量/kg |
|
50 |
250 |
195 |
145 |
112 |
85 |
28 |
4×Φ25 |
650 |
100 |
|
65 |
280 |
220 |
170 |
138 |
110 |
32 |
8×Φ25 |
680 |
120 |
|
80 |
310 |
230 |
180 |
148 |
115 |
34 |
8×Φ25 |
755 |
210 |
|
100 |
350 |
265 |
210 |
172 |
145 |
38 |
8×Φ30 |
830 |
300 |
|
125 |
400 |
310 |
250 |
210 |
175 |
42 |
8×Φ34 |
965 |
440 |
|
150 |
450 |
350 |
290 |
250 |
205 |
46 |
12×Φ34 |
1020 |
500 |
|
200 |
550 |
430 |
360 |
312 |
260 |
54 |
12×Φ41 |
1240 |
570 |
|
250 |
650 |
500 |
430 |
382 |
313 |
60 |
12×Φ41 |
1400 |
900 |
|
300 |
750 |
585 |
500 |
442 |
364 |
70 |
16×Φ48 |
1920 |
1020 |
|
350 |
850 |
655 |
560 |
498 |
420 |
76 |
16×Φ54 |
2010 |
1250 |
|
400 |
950 |
715 |
620 |
558 |
480 |
80 |
16×Φ54 |
2100 |
1390 |
Z940H、Z940Y、Z940W型PN160鋼制電動楔式閘閥主要外形及結構尺寸
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
z×Φd |
H |
重量/kg |
|
50 |
300 |
215 |
165 |
132 |
95 |
36 |
8×Φ25 |
650 |
170 |
|
65 |
345 |
245 |
190 |
152 |
110 |
44 |
8×Φ30 |
680 |
230 |
|
80 |
390 |
260 |
205 |
168 |
130 |
46 |
8×Φ30 |
755 |
250 |
|
100 |
450 |
300 |
240 |
200 |
160 |
48 |
8×Φ34 |
830 |
390 |
|
125 |
525 |
355 |
285 |
238 |
190 |
60 |
8×Φ41 |
970 |
450 |
|
150 |
600 |
390 |
318 |
270 |
205 |
66 |
12×Φ48 |
1168 |
680 |
|
200 |
750 |
480 |
400 |
345 |
275 |
78 |
12×Φ48 |
1492 |
1073 |

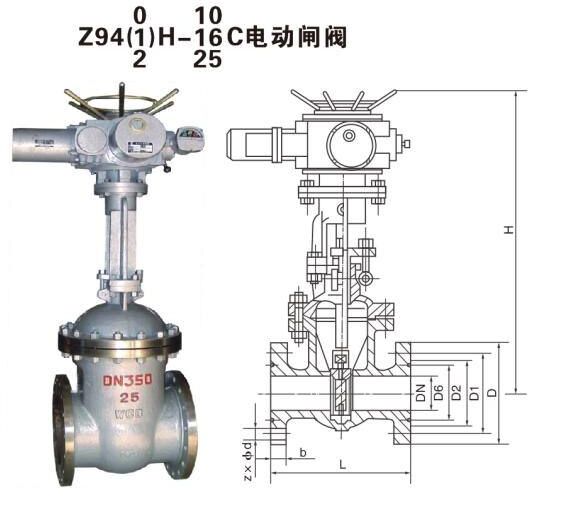

電動閘閥Z940W結構圖:
