產品名稱 | Q941F電動法蘭球閥 |
規格型號 | Q941F |
連接方式 | 法蘭 |
結構形式 | 直通式 |
驅動方式 | 電動 |
公稱通徑 | DN15-DN1200 |
公稱壓力 | 1.6-4.0MPa |
閥體材質 | 不銹鋼、鑄鋼、碳鋼、304、316 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
試驗壓力 (Mpa) |
公稱壓力(Mpa) | 壓力級(class) | JIS(Mpa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
氣密試驗 | 0.5~0.7 |
Q941F電動球閥的主要零件材質:
零件名稱 | 材 料 | ||||||
閥體 | WCB | ZG1Cr18Ni9Ti |
CF8 (304) |
CF3 (304L) |
ZG1Cr18Ni12Mo2Ti | CF8M(316) |
CF3M (316L) |
球體、閥桿 | 2Cr13 | 1Cr18Ni9Ti |
0Cr19Ni9 (304) |
00Cr19Ni11 (304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 (316) |
00Cr17Ni12Mo2 (316L) |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨 | ||||||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 強氧化性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性 |

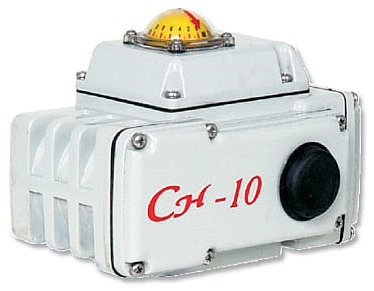

Q941F電動法蘭球閥所配電動執行器的技術參數和性能
CH執行機構可直接接收計算機或工業儀表等輸出的4~20mADC或1~5VDC控制信號,220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節),以實現與執行機構配套的閥門或其他裝置開度的精確定位,同時輸出4~20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術,對DCS/PLC規范設計而成,集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性,可瞬時停機,定位時無振蕩,定位精度可達0.3%以上。其技術參數如下:
CH執行機構技術參數 | 閥體參數 | |||
電源 | AC200/220V,50/60Hz | 公稱通徑 | DN10~300mm | |
輸出力矩 | 50N?M~2000N?M | 公稱壓力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
動作范圍 | 0~90° 0~360° | 泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 |
動作時間 | 15秒/30秒/60秒 | 執行機構 |
可另配PSQ、HQ、UNIC、361RS 等電子式電動執行機構 |
|
保護裝置 | 過熱保護 | 流量特性 | 快開特性 | |
環境溫度 | -30°~60° | 可調范圍 | DN10-80 | DN100-300 |
250:1 | 350:1 | |||
手動操作 | 同附帶手柄操作 | 基本誤差 | ±1% | |
限位 | 電氣、機械二重限位 | 死區 | ≤1% | |
防護等級 | 相當于IP-65 | 回差 | ≤1% | |
位置測量 | 可選裝開關或電位計 | 適用溫度 | 密封面 | |
驅動電機 | 8W/E | PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ | ||
進線接口 | PE1/2?進線線鎖 |

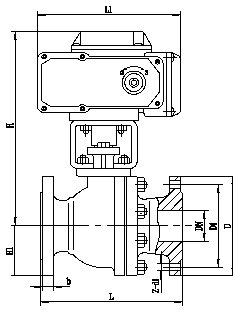

電動法蘭球閥的產品外形及結構尺寸:單位:mm
Q941F-16C、Q941F-16P | L | D | D1 | D2 | b | z×?d |
DN15 | 130 | 95 | 65 | 45 | 14 | 4×?14 |
DN 20 | 140 | 105 | 75 | 55 | 14 | 4×?14 |
DN 25 | 150 | 115 | 85 | 65 | 14 | 4×?14 |
DN 32 | 165 | 135 | 100 | 78 | 16 | 4×?18 |
DN 40 | 180 | 145 | 110 | 85 | 16 | 4×?18 |
DN 50 | 200 | 160 | 125 | 100 | 16 | 4×?18 |
DN 65 | 220 | 180 | 145 | 120 | 18 | 4×?18 |
DN 80 | 250 | 195 | 160 | 135 | 20 | 8×?18 |
DN 100 | 280 | 215 | 180 | 155 | 20 | 8×?18 |
DN 125 | 320 | 245 | 210 | 185 | 22 | 8×?18 |
DN 150 | 360 | 280 | 240 | 210 | 24 | 8×?23 |
DN 200 | 400 | 335 | 295 | 265 | 26 | 12×?23 |
Q941F (PN25即2.5Mpa) 型法蘭連接浮動軟密封電動球閥外形及結構尺寸 單位:mm
Q941F-25C、Q941F-25P | L | D | D1 | D2 | b | z×?d |
DN15 | 130 | 95 | 65 | 45 | 16 | 4×?14 |
DN 20 | 140 | 105 | 75 | 55 | 16 | 4×?14 |
DN 25 | 150 | 115 | 85 | 65 | 16 | 4×?14 |
DN 32 | 165 | 135 | 100 | 78 | 18 | 4×?18 |
DN 40 | 180 | 145 | 110 | 85 | 18 | 4×?18 |
DN 50 | 200 | 160 | 125 | 100 | 20 | 4×?18 |
DN 65 | 220 | 180 | 145 | 120 | 22 | 8×?18 |
DN 80 | 250 | 195 | 160 | 135 | 22 | 8×?18 |
DN 100 | 280 | 230 | 190 | 160 | 24 | 8×?23 |
DN 125 | 320 | 270 | 220 | 188 | 28 | 8×?25 |
DN 150 | 360 | 300 | 250 | 218 | 30 | 8×?25 |
DN 200 | 400 | 360 | 310 | 278 | 34 | 12×?25 |
Q941F (PN40即4.0Mpa) 型法蘭連接浮動軟密封電動球閥外形及結構尺寸 單位:mm
Q941F-40C、Q941F-40P | L | D | D1 | D2 | b | z×?d |
DN15 | 130 | 95 | 65 | 45 | 16 | 4×?14 |
DN 20 | 140 | 105 | 75 | 55 | 16 | 4×?14 |
DN 25 | 150 | 115 | 85 | 65 | 16 | 4×?14 |
DN 32 | 180 | 135 | 100 | 78 | 18 | 4×?18 |
DN 40 | 200 | 145 | 110 | 85 | 18 | 4×?18 |
DN 50 | 220 | 160 | 125 | 100 | 20 | 4×?18 |
DN 65 | 250 | 180 | 145 | 120 | 22 | 8×?18 |
DN 80 | 280 | 195 | 160 | 135 | 22 | 8×?18 |
DN 100 | 320 | 230 | 190 | 160 | 24 | 8×?23 |
DN 125 | 400 | 270 | 220 | 188 | 28 | 8×?25 |
DN 150 | 400 | 300 | 250 | 218 | 30 | 8×?25 |
DN 200 | 502 | 375 | 320 | 282 | 38 | 12×?30 |
Q941F (PN64即6.4Mpa) 型法蘭連接浮動軟密封電動球閥外形及結構尺寸 單位:mm
Q941F-64C、Q941F-64P | L | D | D1 | D2 | b | z×d |
DN15 | 140 | 105 | 75 | 55 | 18 | 4×14 |
DN 20 | 152 | 125 | 90 | 68 | 20 | 4×18 |
DN 25 | 180 | 135 | 100 | 78 | 22 | 4×18 |
DN 32 | 200 | 150 | 110 | 82 | 24 | 4×23 |
DN 40 | 220 | 165 | 125 | 95 | 24 | 4×23 |
DN 50 | 250 | 175 | 135 | 105 | 26 | 4×23 |
DN 65 | 280 | 200 | 160 | 130 | 28 | 8×23 |
DN 80 | 320 | 210 | 170 | 140 | 30 | 8×23 |
DN 100 | 360 | 250 | 200 | 168 | 32 | 8×25 |
DN 125 | 381 | 295 | 240 | 202 | 36 | 8×34 |
DN 150 | 403 | 340 | 280 | 240 | 38 | 12×34 |
威爾頓閥門服務體系(以下簡稱我司)
隨著經濟高速發展,市場競爭越來越激烈,用戶對閥門產品的要求也越來越多,并且對服務的要求也越來越高;因?yàn)?,我司銷售部門為適應市場發展的要求,專業設立了服務培訓組,為服務質量添加完善的工作,我公司的售前,售中,售后服務工作經由專業的銷售員來完成。
一、售前服務:
做到技術與銷售的頂尖結合服務,讓用戶的每一次采購都有服務的體驗。
①進行采購前產品技術溝通和交流,主動給予建議。
②在進行產品型號選擇時考慮是否成本合理工礦效率等問題。
③不能達到工礦要求時,根據客戶的特殊要求,安排設計師合理改善。
二、售中服務:
尊重每位用戶;給用戶一份輕松,放心的整體價值服務。
①進行性價比:比價格,比質量,比服務,反思是否有不做到位的地方。
②嚴格按相關標準和技術要求進行閥門的檢測和試驗。
③在合作過程中,依照合同,保質保量準時交貨,隨時保持與用戶聯系。
④定制期間,相關技術人員可來我司進行產品監造和檢驗,同時,我司會提供該產品的結構圖及詳細文件資料,來做監造文件。
⑤對特殊工礦或定做的產品,可協商專業技術員親臨現場指導。
⑥我公司在發貨前以電話進行產品型號、口徑、數量、件數的確認。
三、售后服務:
好的服務鑄就好的企業讓客戶無后顧之憂。
①按合同要求提供產品的合格證,檢驗報告、安裝說明書等。
②顧客在驗收產品過程中,如出現與合同要求不符時,我司接到顧客通知后兩小時內給予處理。
③我司提供十二個月的產品質保期,時間從驗收合格之日起計算。
④在正確安裝和使用下,出現產品質量問題,本公司將負責到底。
包修包換承諾:
①在正常的儲運、安裝、保養、使用條件下,因產品的質量問題不能正常使用時,提供三保四包:保質、保量、保及時、包修、包換、包退、包損失。
②在接到質量信息反饋時,將在24小時內提出處理意見,并做到100小時內趕到現場做處理
③可根據用戶需求協商提供備品、備件和安裝、調試、維修服務。
