Q644F、Q645F氣動三通球閥
| 產品名稱 | Q644F、Q645F氣動三通球閥 |
| 規格型號 | Q644F、Q645F |
| 連接方式 | 法蘭 |
| 結構形式 | 三通T型，L型 |
| 驅動方式 | 氣動 |
| 公稱通徑 | DN15-DN300 |
| 公稱壓力 | 1.6MPa-2.5MPa |
| 閥體材質 | 不銹鋼、鑄鋼、碳鋼、304、316 |
| 聯系方式 | 021-51061185 18964118897 白經理 |
| 官網 | http://yehm.cn |
| 生產廠家 | 上海威爾頓閥門有限公司 |
Q644F、Q645F氣動三通球閥產品概述:
氣動法蘭三通球閥可分為L(zhǎng)型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
工作原理：
氣動法蘭三通球閥的球體分L型和T型，氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。執行器與閥體的直接連接減少了發生故障的機率。螺紋的連接適用與小管路，更加經濟實惠。
產品特點：
1.三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭連接少，可靠性高，設計實現了輕量化。
2.三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。
3.球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
氣動法蘭三通球閥主要技術參數
閥體
|
閥體形式 |
三通鑄造球型閥 |
|
公稱通徑 |
DN15～200mm |
|
公稱壓力 |
國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB；日標JIS 10、20、30K |
|
法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
|
連接形式 |
法蘭式、螺紋式(適用于1/2"～2") |
|
閥蓋形式 |
整體式 |
|
壓蓋型式 |
壓板壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
閥內件
|
閥芯形式 |
O型球體閥芯 |
|
流量特性 |
快開特性 |
執行機構
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-20～+90℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
氣動法蘭三通球閥閥門控制方式

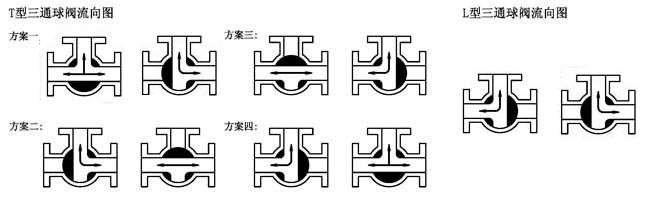

氣動三通球閥分L型和T型，介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
氣動法蘭三通球閥主要性能指標
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允許壓差(MPa) |
≤公稱壓力 |
|||||||||||||
|
動作范圍 |
0～90° |
|||||||||||||
|
泄露量Q |
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 |
|||||||||||||
|
基本誤差 |
帶定位器：小于全行程的±2% |
|||||||||||||
|
回差 |
帶定位器：小于全行程的2% |
|||||||||||||
氣動法蘭三通球閥主要零件材料:
|
1 |
左閥體 |
WCB、CF8、CF8M、CF3M |
|
|
2 |
右閥體 |
WCB、CF8、CF8M、CF3M |
|
|
3 |
閥座 |
PEFE、PPL、304、316 |
|
|
4 |
球體 |
2Cr13、304、316 |
|
|
5 |
閥桿 |
2Cr13、304、316 |
|
|
6 |
密封填料 |
PTFE/柔性石墨 |
|
|
7 |
填料壓蓋 |
WCB、CF8、CF8M、CF3M |

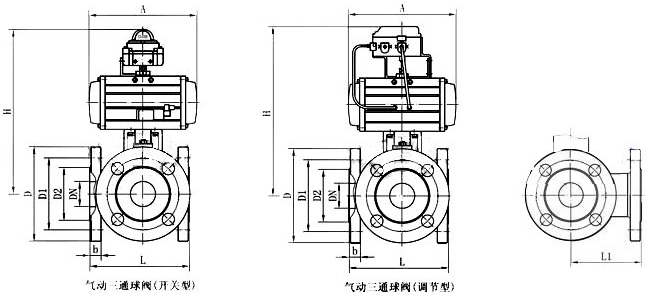

氣動法蘭三通球閥主要外形及連接尺寸:
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
550 |
|
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
H |
根據所配執行機構而定 |
|||||||||||
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
20 |
20 |
22 |
22 |
24 |
24 |
|
A、A1 |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
|||||||||||
