Q611F氣動三通螺紋式球閥

產品展示

Q611F氣動三通螺紋式球閥

咨詢在線客服

更新時間：2024-11-05 09:28:43

產品名稱	Q611F氣動三通螺紋式球閥
規格型號	Q611F
連接方式	內螺紋
結構形式	直通式
驅動方式	氣動
公稱通徑	DN15-DN50
公稱壓力	1.6MPa
閥體材質	不銹鋼、鑄鋼、碳鋼、304、316、
聯系方式	021-51061185 18964118897 白經理
官網	http://yehm.cn
生產廠家	上海威爾頓閥門有限公司

Q611F氣動三通螺紋式球閥產品概述：
氣動三通內螺紋球閥氣動執行器采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型專利，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。
Q614F、Q615F氣動三通內螺紋球閥分L型和T型、。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通內螺紋球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。氣動三通內螺紋球閥是以壓縮空氣為動力源，氣動執行器帶動球體經90度的旋轉動作來達到換向的控制目的，或經180度的旋轉動作來達到換向與分流合流的控制目的。
氣動三通內螺紋球閥產品特點：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
3、密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
4、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
【可選擇附件】：
1、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
2、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4、手動機構：HVSD手操機構

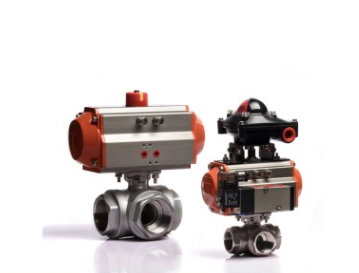

氣動三通內螺紋球閥（L型）氣動三通內螺紋球閥（T型）

氣動三通內螺紋球閥其他參數：
1、閥體

閥體形式	三通鑄造球型閥
公稱通徑	DN15～50mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa
連接形式	螺紋式(適用于1/2"～2")
壓蓋型式	螺母旋緊式
密封填料	V型聚四氟乙烯填料、PPL高溫密封材料

2、閥內件

閥芯形式	O型球型閥芯
流量特性	快開特性

3、執行機構

執行器型號	GT、SR、ST、AT系列單(雙)作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

4、閥門控制方式
氣動三通內螺紋球閥分L型和T型，介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通內螺紋球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

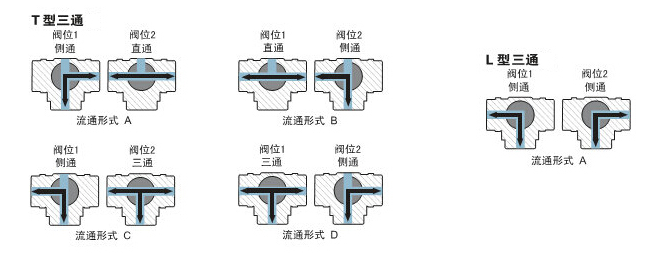

T型三通流向圖 L型三通流向圖

氣動三通內螺紋球閥主要性能指標：

氣動三通內螺紋球閥主要零件材料：

1	主閥體	鑄鋼、不銹鋼
2	連接端	鑄鋼、不銹鋼
3	閥座	PTFE、PPL
4	球體	2Cr13+硬化處理、304、316
5	閥桿	不銹鋼
6	支架	25
7	聯軸器	25
8	執行器	鑄鋁(根據不同執行器而定)

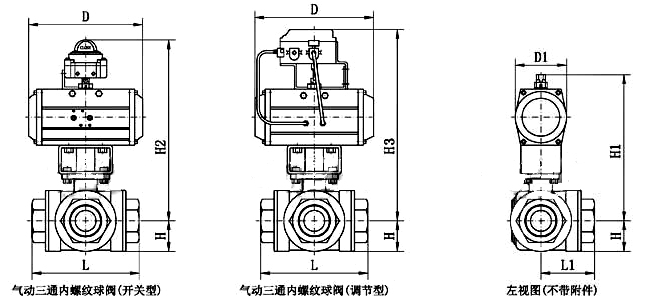

氣動三通內螺紋球閥主要外形及連接尺寸：

公稱通徑	15	20	25	32	40	50
L	68	78	86	111	126	143
L1	34	39	43	55.5	63	71.5
H	19	25	37	45	70	80
H1	130	135	139	158	165	202
H2、H3	根基實際配置氣動附件而定
D	140	140	140	164	164	190
D1	62	62	62	75	75	91
