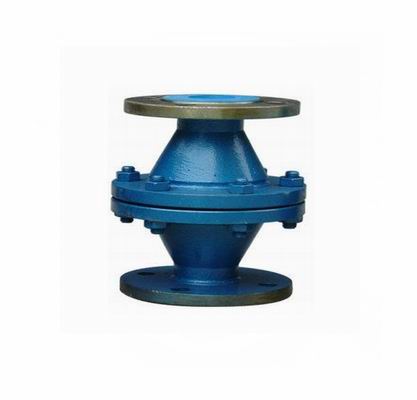

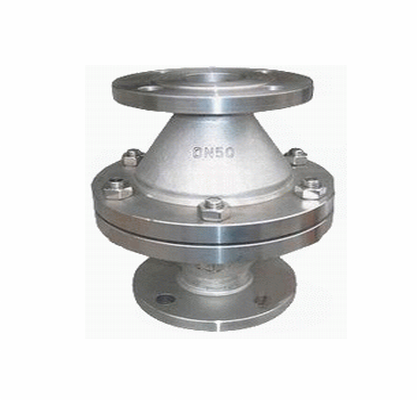

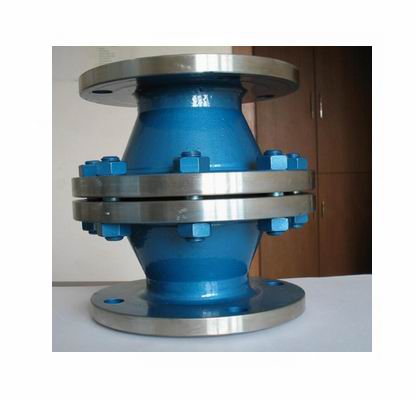

產品名稱 | GZW-1管道法蘭阻火器-上海閥門制造商 |
規格型號 | GZW-1 |
連接方式 | 法蘭 |
結構形式 | 阻爆燃型 |
驅動方式 | 手動 |
公稱通徑 | DN15-DN300 |
公稱壓力 | 1MPa-4MPa |
閥體材質 | HT200 WCB WC6 WC9 304 316 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
GZW-1管道法蘭阻火器產品概述:
阻爆燃型管道阻火器系新新型可燃氣體管道阻火器,屬更新換代的新產品。阻火器經中國科學技術大學與公安部天津消防科學研究所聯合測試,其性能完全符合GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》的規定。阻火器結構合理,阻火層采用不銹鋼材料制造,耐腐蝕易于清洗。殼體采用不銹鋼,碳鋼等多種材料,可滿足各種不同工藝管道的需要。
管道阻火器性能及特點:
阻火器結構合理,重量輕,耐腐蝕,阻爆性能合格,連續13次以亞音速火焰試驗每次都能阻火。
阻火器易檢修,安裝方便。耐燒性能合格,耐燒試驗1小時無回火現象。
阻火器芯子采用不銹鋼材料,耐腐蝕,易于清洗。殼體水壓試驗合格。
管道阻火器適用范圍:
阻火器適用于管道、閃點低于28℃的甲類、油品、氫氧液化類和閃點低于60℃的煤油、柴油、甲笨原油等,輸送可燃性氣體的管道上、火炬系列、油氣回收系統、加熱爐燃料氣的管網上、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統。
管道阻火器結構圖:
管道阻火器零部件材料:
閥體材料 | 碳鋼WCB、不銹鋼304、316、 |
阻火芯件材料 | 不銹鋼防爆阻火波紋板 |
密封件材料 | 耐油石棉橡膠、四氟PTFE |
環境溫度℃ | ≤480 |
公稱壓力(MPa) | 0.6~5.0 |
防爆級別 | BS5501:ⅡA、ⅡB、ⅡC |
管道阻火器國標法蘭連接外形尺寸: GB、JB
規格 | 安裝尺寸 | ||||
D | K | DL | H | N-d | |
DN20 | ?105 | ?75 | ?130 | 160 | 4×14 |
DN25 | ?115 | ?85 | ?135 | 160 | 4×14 |
DN32 | ?135 | ?100 | ?155 | 180 | 4×18 |
DN40 | ?145 | ?110 | ?170 | 200 | 4×18 |
DN50 | ?160 | ?125 | ?195 | 220 | 4×18 |
DN65 | ?180 | ?145 | ?220 | 220 | 4×18 |
DN80 | ?195 | ?160 | ?250 | 250 | 8×18 |
DN100 | ?215 | ?180 | ?295 | 260 | 8×18 |
DN125 | ?245 | ?210 | ?360 | 300 | 8×18 |
DN150 | ?280 | ?240 | ?430 | 360 | 8×22 |
DN200 | ?335 | ?295 | ?520 | 420 | 12×22 |
管道阻火器美標法蘭連接外形尺寸:ANSI、API、ASME 可供JIS標準
規格 | 安裝尺寸 | ||||
D | K | DL | H | N-d | |
3/4" | 98 | 70 | ?130 | 160 | 4×15 |
1 | 108 | 79.5 | ?135 | 160 | 4×15 |
1-1/4" | 117 | 89 | ?155 | 180 | 4×15 |
1-1/2" | 127 | 98.5 | ?170 | 200 | 4×15 |
2" | 152 | 120.5 | ?195 | 220 | 4×19 |
2-1/2" | 178 | 139.5 | ?220 | 220 | 4×19 |
3" | 190 | 152.5 | ?250 | 250 | 4×19 |
4" | 229 | 190.5 | ?295 | 260 | 8×19 |
5" | 254 | 216 | ?360 | 300 | 8×22 |
6" | 279 | 241.5 | ?430 | 360 | 8×22 |
8" | 343 | 298.5 | ?520 | 420 | 8×22 |
管道阻火器又名防火器,是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延。它是用來阻止氫氣火焰向外蔓延的安全裝置,由一種能夠通過氣體的、具有許多細小通道或縫隙的固體材料(阻火元件)所組成。管道防爆阻火器是用來阻止易燃氣體、液體的火焰蔓延和防止回火而引起爆炸的安全裝置。通常裝在輸送或排放易燃易爆氣體的管線上。如火炬、加熱燃燒系統、石油氣體回收系統或其他易燃氣體系統。
阻火器廣泛應用于加熱燃料氣、天然氣、石油液化氣的管路上及油氣回收、煤礦瓦斯排放、氣體分析等系統,能有效地保證氣體管道及氣體使用點的安全運行。管道阻火器的作用是阻止可燃氣體、易燃液體蒸汽的火焰蔓延和防止回火而引起爆炸的安全設備。通常安在爐前的燃料氣主管線上,它通常是一段直徑比燃料氣管線粗、兩頭帶法蘭的短管,在管內與氣流垂直安入著十片左右的銅絲網,一般用一定厚度的鑄鋁環將網片周邊壓緊并形成一定間隔。由于銅網的散熱性能極好,當火焰遇到銅網后因溫度劇降而熄火,從而起到阻火的作用。它的主要功能是允許易燃爆氣體通過、對外界傳入儲罐的火焰起有阻止窒息的作用。這種管道阻火器可以在高寒地區低溫條件下使用的特點,它可以與通氣管配套或單獨使用。適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品,也適用于儲存物料以氮氣封頂的拱頂罐上,礫石阻火器與網型阻火器原理同上用在管道。
管道防爆阻火器是應用火焰通過熱導體的狹小孔隙時,由于熱量損失而熄滅的原理設計制造。管道防爆阻火器主要由殼體和濾芯兩部分組成。殼體應具有足夠的強度,以承受爆炸產生的沖擊壓力。波紋型濾芯用不銹鋼、銅鎳合金、鋁或鋁合金支撐。波紋型阻火器能組織爆燃的猛烈火焰,并能承受相應的機械和熱力作用,流動阻力小,易于清洗和更換。
管道防爆阻火器主要性能:
1、阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。2、耐燒性能合格,耐燒試驗1小時無回火現象。3、殼體水壓試驗合格。結構合理,重量輕、耐腐蝕。易檢修,安裝方便。
管道防爆阻火器工作原理
關于阻火器的工作原理,目前主要有兩種觀點:一是基于傳熱作用;一是基于器壁效應。
管道防爆阻火器維修和保養原則:
1)、阻火器上的流向標記必須與介質流向一致。
2)、為了確保阻火器的性能達到使用目的,在安裝阻火器前,必須認真閱讀廠家提供的說明書,并仔細核對標牌與所裝管線要求是否一致。
3)、每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。
4)、被堵塞的阻火層應清洗干凈,保證每個孔眼暢通,對于變形或腐蝕的阻火層應更換。
5)、清洗阻火器芯件時,應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃,不得采用鋒利的硬件刷洗。
6)、重新安裝阻火層時,應更新墊片并確認密封面已清潔和無損傷,不得漏氣。
