產品名稱 | 800X壓差旁通平衡閥 |
規格型號 | 800X |
連接方式 | 法蘭 |
結構形式 | 直通式 |
驅動方式 | 手動 |
公稱通徑 | DN50-DN400 |
公稱壓力 | 1.6MPa |
閥體材質 | HT200,鑄鐵, WCB,鑄鋼 |
聯系方式 | 021-51061185 18964118897 白經理 |
官網 | http://yehm.cn |
生產廠家 | 上海威爾頓閥門有限公司 |
壓差旁通平衡閥是一種用于空調系統供/回水之間以平衡壓差的閥門。該閥門可提高系統的利用率,保持壓差的精確恒定值,并可較大限度地降低系統的噪音,以及過大壓差對設備造成的損壞。800X壓差旁通平衡閥優越于其他平衡閥的地方在于它沒有執行機構,完全靠介質自身的壓力差來達到平衡系統的功能,節約能源及安裝空間,是一種智能型閥。
結構特點和用途:
800X壓差調節閥由主閥、壓差控制導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過專門設計的導閥控制室,對壓力變化信號進行比較,輸出主閥開度信號,控制主閥開度,從而控制主閥的進出口壓差在設定值上。本產品利用水力自力控制,不需要其它裝置和能源,保養簡便。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
工作原理:
當主閥進出口間壓差變化時,接管A與接管B間壓差發生變化,此壓差通過接管作用于導閥膜片兩側,改變導閥的開度。壓差大時導閥開度大,控制室通過C管的下泄水量增大,主閥控制室壓壓力下降,主閥開度增大,主閥進出口間壓差變小。反之,若主閥進出口間壓差變小,則導閥開度變小,主閥控制室壓力上升,推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在設定值上。設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。
技術參數:
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
1.0 |
1.5 |
1.1 |
水 |
0-80 |
1.6 |
2.4 |
1.76 |
||
2.5 |
3.75 |
2.75 |
零件材料:
零件名稱 |
零件材料 |
閥體閥蓋 |
WCB |
閥座閥盤 |
銅合金 |
密封圈O型圈 |
勤加緣網(qjy168.com)橡膠 |
閥桿 |
2Cr13 |
彈簧 |
50CrVA |
針型閥 |
銅合金 |
球閥 |
銅合金 |
泄壓/持壓導閥 |
銅合金 |
微型過濾器 |
不銹鋼 |
主要外形連接尺寸:單位:mm
結構組成部分:1、主閥2、針型閥3、向?qū)чy4、球閥5、壓力表
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
L |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
H1 |
160 |
180 |
200 |
270 |
310 |
320 |
370 |
430 |
480 |
525 |
580 |
635 |
H |
610 |
625 |
642 |
750 |
808 |
864 |
1135 |
1185 |
1325 |
1385 |
1445 |
1445 |

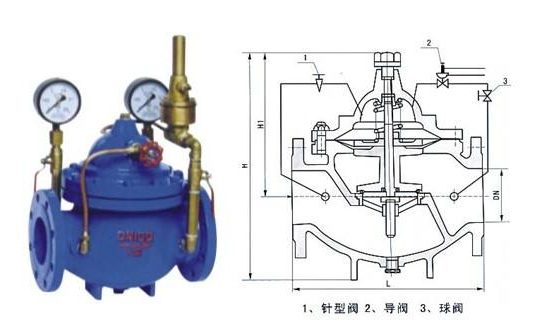

800X壓差旁通平衡閥結構圖:

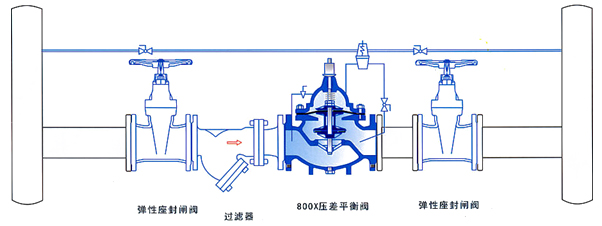

800X壓差旁通平衡閥安裝示意圖:
