大小口徑旋啟式止回閥H44H-16C型號編制及工作原理

大口徑旋啟式止回閥工作原理：

　　1、旋啟式止回閥的啟閉原理與升降式止回閥一樣，也是靠流體壓力作用和閥瓣的自重自行動作，不同的是，閥瓣的啟閉方式是旋轉運動而不是上下移動，流體的入口方向應在能沖擊閥瓣轉動的一側。

　　2、旋啟式止回閥的關閉件是一個與管道通徑相當?shù)拈y瓣或圓盤，懸掛于閥門腔體內，流體正向流動時在流體壓力的作用下閥瓣打開，壓力下降時閥瓣在自重和逆流流體的壓力作用下關閉。

　　3、旋啟式止回閥由閥體、閥蓋、閥瓣和搖桿組成。閥瓣呈圓盤狀，繞閥座通道外的銷軸做旋轉運動。閥內通道呈流線型，流動阻力比直通式升降止回閥要小，適合用于大口徑的管道。但低壓時，其密封性能不如升降式止回閥。為提高密封性能可采用輔助彈簧或采用重錘結構輔助密封。

　　4、由于閥瓣的重量，旋啟式止回閥打開時，對流體的阻力相對較大。此外，由于閥瓣懸浮在流體中，可使流體產生湍流。這也表明通過旋啟式止回閥的流體壓降要大于通過其他形式止回閥的壓降。當流動方向突然變化時，閥瓣會猛烈關閉在閥座上，會引起閥座很大的磨損，并沿管道產生水錘，為克服這個問題，可以在閥瓣上安裝阻尼裝置，并采用金屬閥座減少閥座磨損。

　　旋啟式止回閥工作原理有點類似截止閥，都是流體通過升降式止回閥的通道也是狹窄的，因此通過升降式止回閥的壓力比旋啟式止回閥大些，而且旋啟式止回閥的流量受到的限制很少。

旋啟式止回閥型號編輯：

1、止回閥的字母代表為內：H止回閥的連接方容式：7代表對夾式、4代表法蘭式，這兩種是比較常見的；止回閥結構形式：根據閥瓣來定，升降式閥瓣：1代表直流通道、2代表立式結構、3代表角式結構；旋啟式閥瓣：4代表單瓣結構、5代表多瓣結構、6代表雙瓣結構；另外還有代表蝶式的代號，數字7；止回閥密封面材質：X代表橡膠密封、H代表不銹鋼密封、W代表本體密封。

2、舉例說明：H77X-16代表蝶式止回閥、H41X-16，代表升降式止回閥、H44H-16代表旋啟式止回閥。

3、擴展資料：工作原理：在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。

4、其中止回閥就屬于這種類型的閥門，它包括旋啟式止回閥和升降式止回閥。

5、旋啟式止回閥有一介鉸鏈機構，還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。

6、為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、全面的與閥座接觸。

7、閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面，這取決于使用性能的要求。

8、旋啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，因此通過閥門的壓力降相對較小。

9、升降式止回閥的閥瓣坐落位于閥體上閥座密封面上。

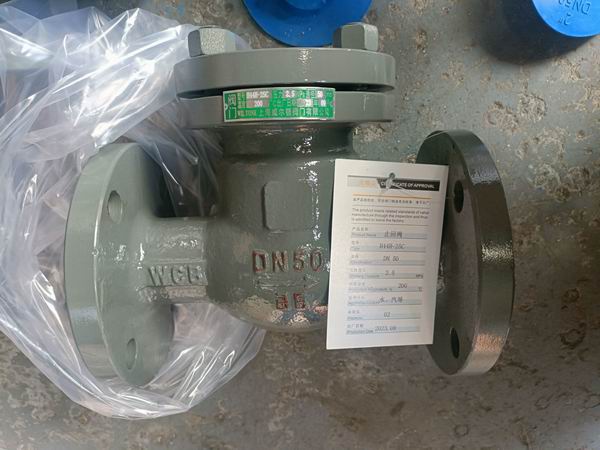

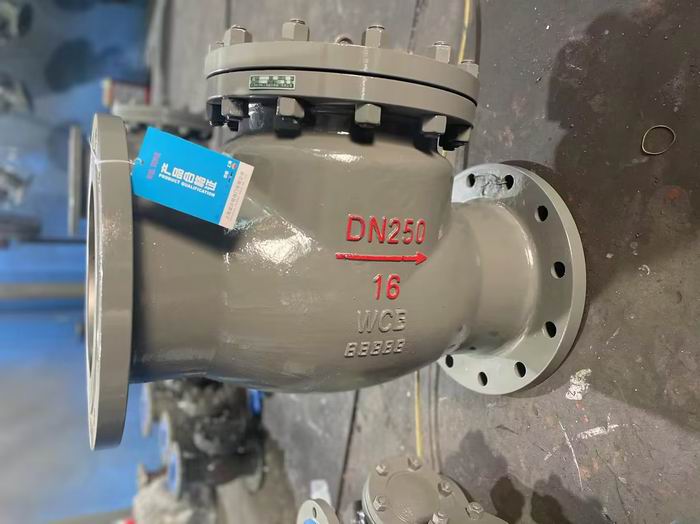

大口徑旋啟式止回閥實物圖：



---
