JD745X不銹鋼活塞式多功能水泵控制閥工作原理

JD745X不銹鋼活塞式多功能水泵控制閥〖工作原理〗

不銹鋼活塞式多功能水泵控制閥是安裝在大口徑給水管網系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘器三種功能，可有效地提高供水系統的可靠性。雙腔室、雙閥瓣結構可使閥門在停泵后迅速關閉90%（防止回流介質導致水泵反轉），再緩慢關閉其余10%（破壞性水錘）活塞式閥門、強度高、動作平穩，防止開泵水錘和停泵水錘的場合。只需操作水泵電機啟閉按鈕，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小。

JD745X不銹鋼活塞式多功能水泵控制閥〖結構特點〗

本產品由主閥和調節閥及接管系統組成，閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。接管系統采用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啟速度、緩閉速度等等。

JD745X不銹鋼活塞式多功能水泵控制閥〖工作特點〗

1、防止水錘效果好，將緩開、止回速閉、緩閉等水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。

2、操作方便，無需為閥門另配電控系統，閥門隨水泵的開啟與停止自動并按順序完成控制功能。通過設定調節閥開度可得到合適的控制參數。

3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

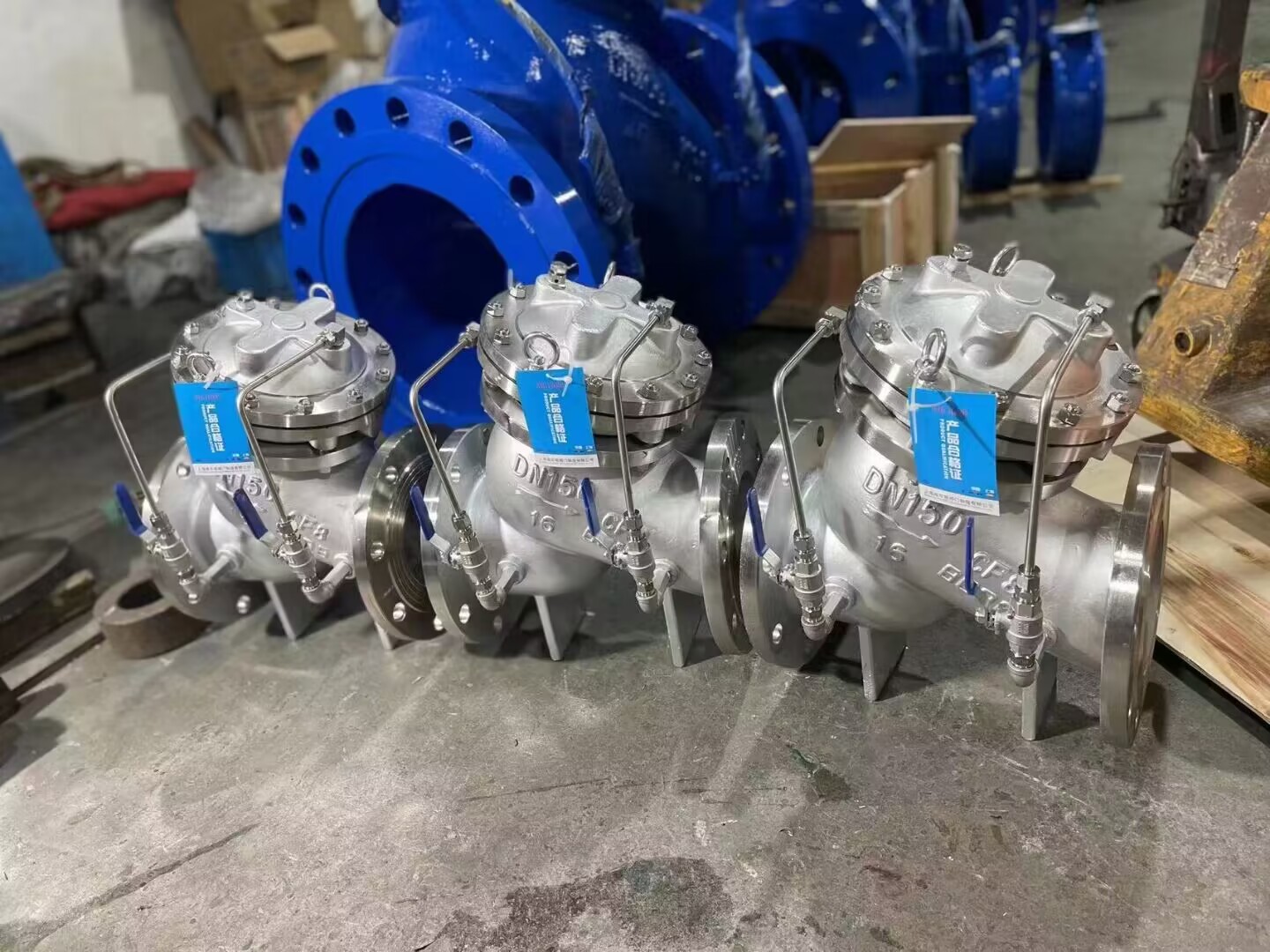

JD745X不銹鋼活塞式多功能水泵控制閥〖實物圖〗

---
