美標法蘭閘閥Z41H-150LB簡單說明：

API美標閘閥是工業管道上應用zui多的切斷閥之一，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，不適用于調節介質流量。閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。其設計制造標準是API 600、API 602，閥門適用于壓力等級為CALSS150～CALSS2500的工業管道上。

型號：Z41H、Z41W、Z41Y、Z40H、Z40W、Z40Y -300LB
壓力等級：150Lb、300LB、600LB
產品規格： 2"~36"
產品材質：碳鋼(WCB)、不銹鋼(304\\304L\\316\\316L)
適用溫度：碳鋼≤425 ℃ 不銹鋼≤200℃
適用介質：水、蒸氣、油品、 酸、堿類介質等。

美標法蘭閘閥Z41H-150LB優點：
 (1)美標閘閥流體阻力小。閘閥閘體內部介質通道是直通的，介質流經閘閥時不改變其流動方向,因而流動阻力較小。
(2)啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，API閘閥的啟閉較為省力。
(3)介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截?cái)嗟哪康?。便于安裝，適用子介質的流動方向可能改變的管路中。

美標法蘭閘閥Z41H-150LB工作原理：
 美標閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板，也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

API美標閘閥產品執行標準：
設計參照API 600《法蘭或?qū)高B接鋼閘閥》
壓力-溫度額定值 ANSI B16 34《美標閥門法蘭連接與對焊連接》
結構長度 ANSI B16 10《法蘭連接和焊接連接鋼鐵閥門結構長度》
連接 ANSI B16 5《管法蘭及法蘭管件》(≥26"MSS SP-44或API605)
試驗與檢驗 API598《閥門的檢查和試驗》

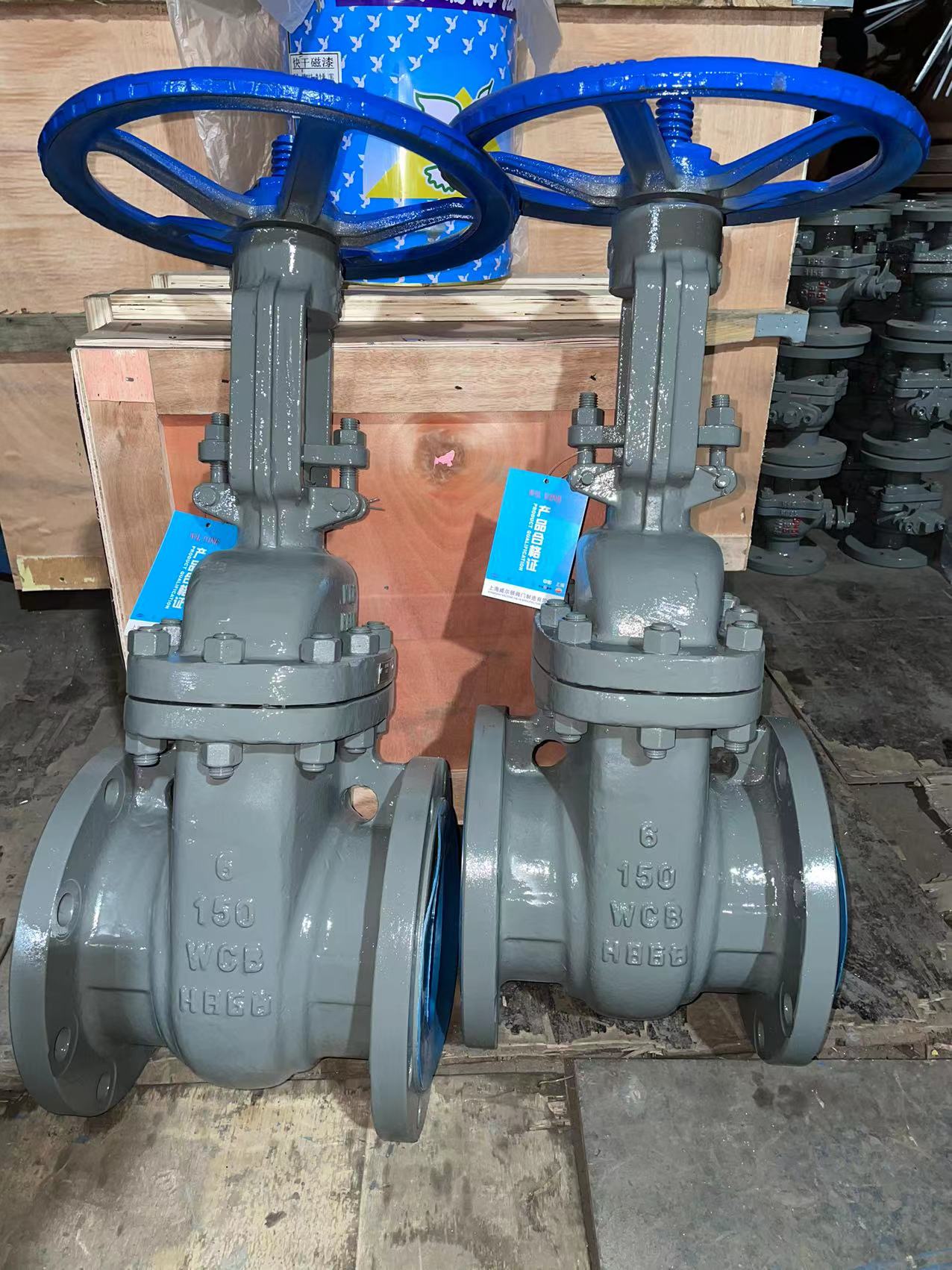

美標法蘭閘閥Z41H-150LB工作原理實物圖：



---
