氣動Y型疏水閥工作原理及產品特點
氣動Y型疏水閥工作原理:
適用于火電站系統中(火電站系統中主蒸汽系統疏水),作為接通或截斷介質使用。氣動Y型疏水閥上部由閥蓋和填料箱組成,便于拆裝以及在原地維修。傾斜閥桿的構造和的流道形狀設計使介質近于直線的方式,閥門具有的Cv值,產生比其它形式閥門低的壓降。閥門本體上以工藝堆焊硬質合金密封面(密封面表面經過整體硬化處理),結構緊湊。錐形密封面設計使較小的軸向力就可密封,能提供好的密封。采用閥體中腔導向的閥瓣具有上下兩個導引環,閥瓣的頂部和底部同時導向,構成在閥體中腔導向的活塞式閥瓣,可以消除因受力不當產生的卡死,表面擦傷,閥桿彎曲,閥瓣振顫等現象。閥瓣底部的導引環將的流體以接近直線的方式通過,消除側面沖擊引起的反應。這些特點使該閥門適用于電站蒸汽快速“排放”和“疏水”系統。閥瓣密封面堆焊硬質合金,該合金具有的機械特性,耐磨損,耐沖蝕。閥桿填料采用填料,能起到的防漏效果,并且拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊,以預定的扭矩進行裝配。
氣動Y型疏水閥產品特點:
1、閥門上部由閥蓋和填料箱組成,利于快速拆裝以及在原地維修。傾斜閥桿的構造和zui佳的流道形狀設計使介質近于直線的方式,閥門具有zui佳的Cv值,產生比其它形式閥門更低的壓降。2、閥門本體上以特殊工藝堆焊硬質合金密封面(密封面表面經過整體硬化處理),結構更緊湊。錐形密封面設計使較小的軸向力就可密封,能提供可靠的密封和長久的使用壽命。
3、采用閥體中腔導向的閥瓣具有上下兩個導引環,閥瓣的頂部和底部同時導向,構成全程在閥體中腔導向的活塞式閥瓣,可以消除因各種受力不當產生的卡死,表面擦傷,閥桿彎曲,閥瓣振顫等現象。閥瓣底部的導引環將90%的流體以接近直線的方式通過,有效地消除所有側面沖擊引起的不良反應。這些特點使該閥門很適用于電站蒸汽快速“排放”和“疏水”系統。
4、閥瓣密封面堆焊硬質合金,該合金具有極佳的機械特性,耐磨損,耐沖蝕,可保持閥門長久的使用壽命。
5、閥桿填料采用進口的特種填料,能起到zui佳的防漏效果,并且經久耐用,拆裝方便。填料箱與閥體處的密封采用夾316高目柔性石墨墊,以預定的扭矩進行裝配,安全可靠,杜絕外漏。
6、采用氣動裝置作為執行機構,對閥門的控制精確,安全,有效.
7、填料箱采用特殊結構設計,保證足夠的強度和良好的熱學特性。

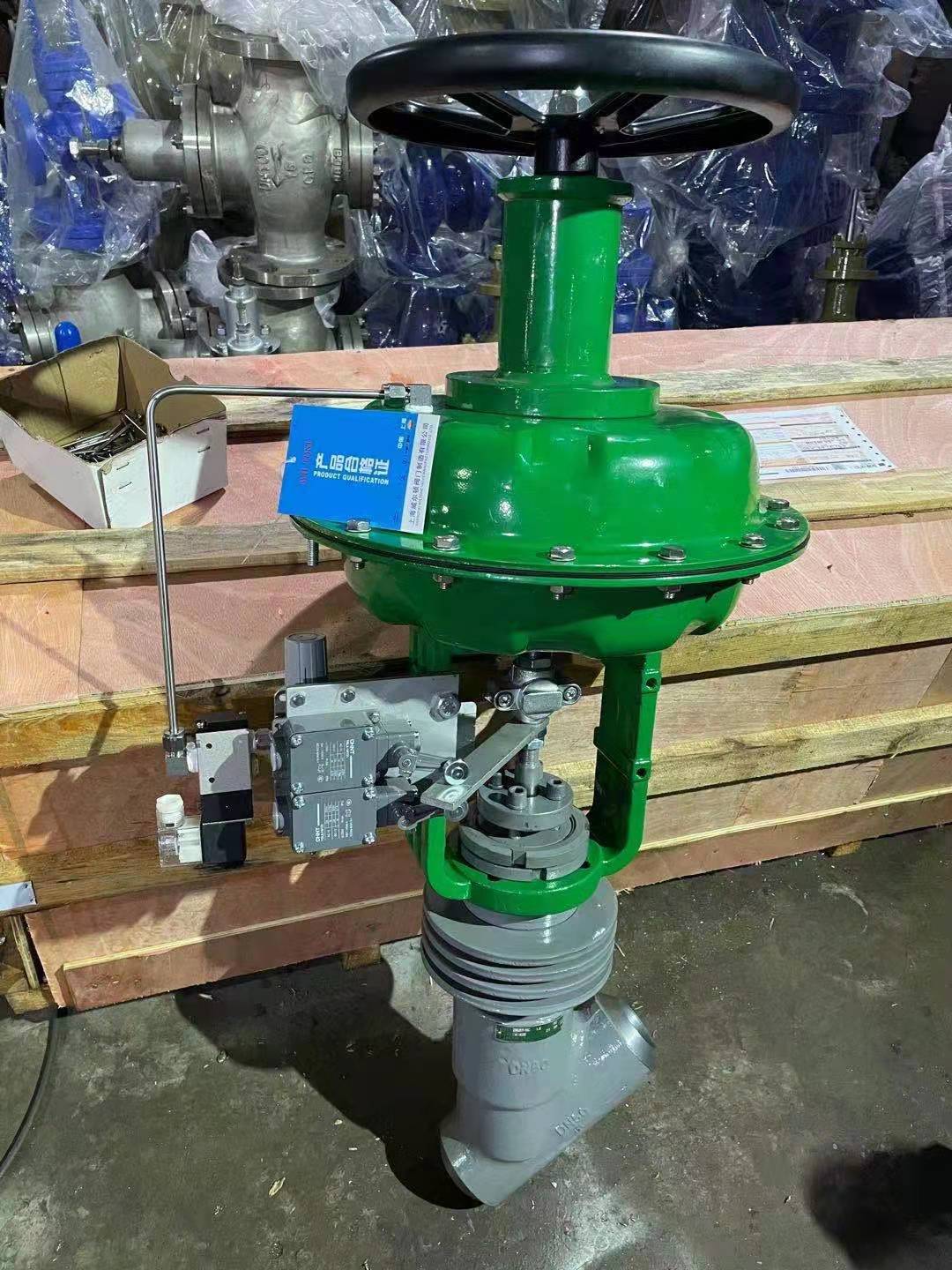

氣動Y型疏水閥庫存實拍:
