氣動雙作用帶三聯件球閥如何選擇附件

氣動雙作用帶三聯件球閥是由GT型、AT型氣動活塞式氣缸和法蘭球閥直接組合而成。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。

氣動雙作用帶三聯件球閥工作原理：
當氣源壓力從進氣口進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過出氣口排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。反之氣源壓力從出氣口進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過進氣口排出，同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。（如果把活塞相對反方向安裝，輸出軸即變?yōu)榉聪蛐D(zhuǎn)）

氣動雙作用帶三聯件球閥實物圖產品特點：
1、可在頂部、底部安裝手動操作機構。
2、齒輪式雙活塞，輸出力矩大，體積小。
3、氣缸選用鋁金材料，重量輕、外形美觀。
4、齒條式連接可調節開啟角度、額定流量。
5、IS05211標準連接為產品的安裝更換提供了方便。
6、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作（可選防爆）。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動雙作用帶三聯件球閥實物圖可選擇附件：
1.切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
2.調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3.氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4.手動機構：HVSD手操機構

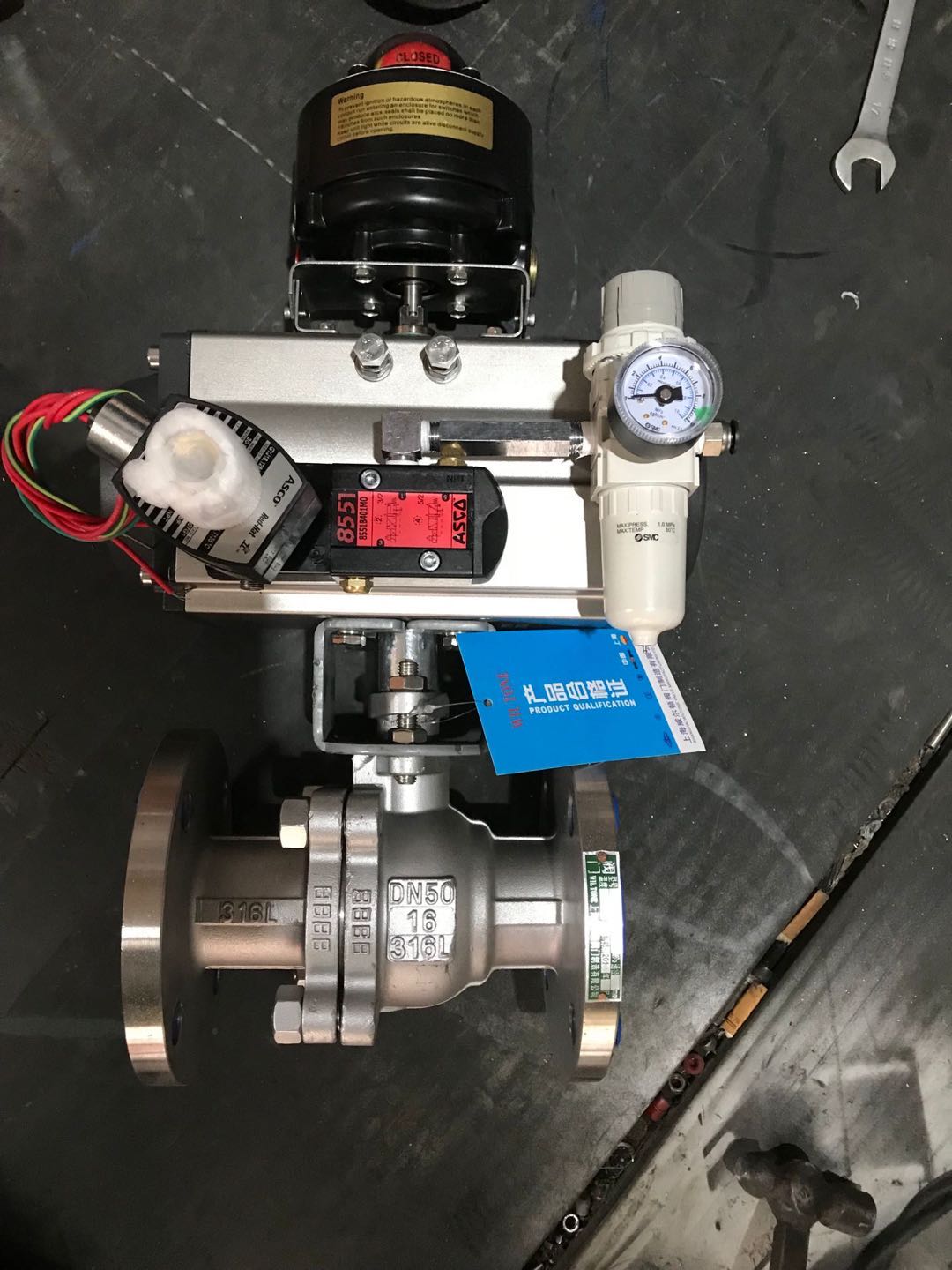

氣動雙作用帶三聯件球閥實物圖：



---
