DC24V電動開關型球閥及電動調節型球閥接線圖說明及控制方法

DC24V電動開關型球閥及電動調節型球閥是一種可采用智能操作的流體設備，通過控制系統來遠程操作啟閉，不需要進行人力操作，安全可靠，是工業自動化控制系統中的重要執行機構。電動球閥采用電能作為動力來接通電動執行機構驅動閥門，實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。主要應用在石油、天然氣、醫藥、食品、水電、核電、電力、給排水、供熱、冶金等行業中得到廣泛的使用。電動球閥不僅是節流、切斷、通斷、截止、轉流的好產品，近來的發展已將球閥設計成使它也具有節流和控制流量之用。接收工業自動化控制系統的4~20mA信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。對于它們不同的接線方式，就起到一個及其重要的作用，以下為廣大用戶以（DC24V）為例，做個簡單描述以做為參考.

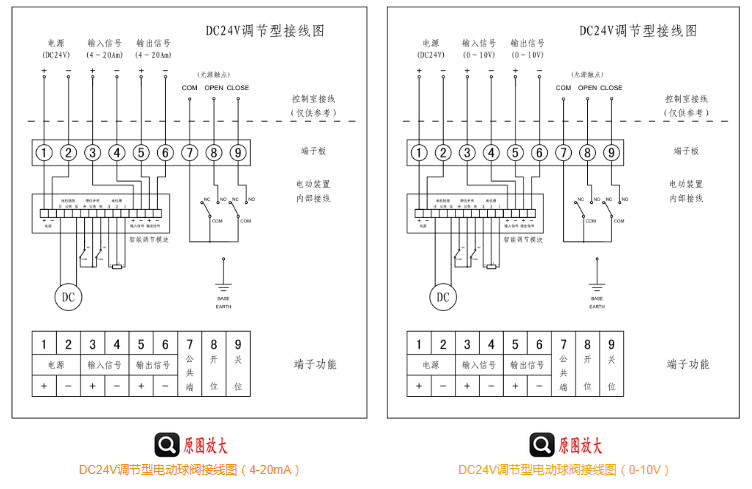

DC24V電動法蘭球閥接線圖：



電動球閥分多種，不同的種類接線的方式也是不同的，所以在接線前首先要確定它是哪種類型的。

一般電動球閥按電壓可以分為：

交流：AC220V、AC380V

直流：DC24V、DC12V

智能調節式輸入輸出4-20MA

按控制方式分為：

開關型帶有源信號反饋

開關型帶無源信號反饋

關型帶電阻信號反饋

開關型帶電位4-20MA信號反饋

智能調節式輸入輸出4-20MA.

---
